产品介绍
H-530A高清无线视频传输系统,采用COFDM(Coded Orthogonal Frequency Division Multiplexing:编码正交频分复用)调制技术,具有传输频带窄(2-8MHz)、很强的抗多径干扰能力和抗多径衰落能力。能够实现非视距(NLOS)、高速运动情况下实时传输高质量图像。
系统采用H.264数字视频编码标准,输出高清HD1080P画质,分辨率达1920*1080、720P、及标清)。
适用于大型无人机、无人车、无人船、特种机器人等图像传输领域。
技术指标:

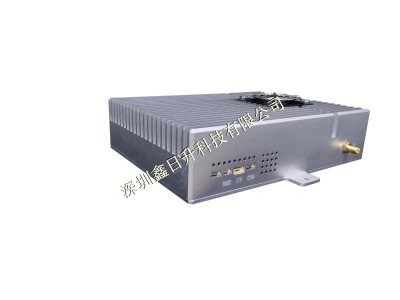

发射机
工作频率 |
300MHz~2300MHz |
射频功率 |
1~10W可调 |
信道带宽 |
2-8MHz |
FEC |
1/2,2/3,3/4,5/6,7/8 |
保护间隔 |
1/32,1/16,1/8,1/4 |
码流 |
2Mbps~12Mbps |
时延 |
≤200ms |
音视频压缩格式 |
H.264 |
传输距离 |
空对地>100公里,海面>50公里,城区>7公里;郊区>13公里 |
音视频输入接口 |
HDMI,CVBS |
输入格式 |
720P@50/60,1080P@24/25/30/50/60,480p,576P |
电源 |
DC12V,电流3A |
尺寸规格 |
230*136*45 |
重量 |
1.15kg |

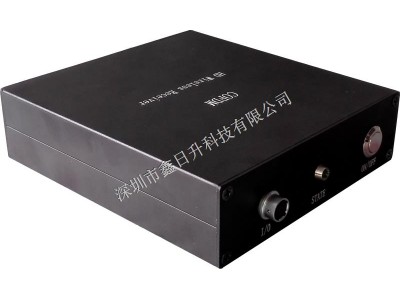

工作频率 |
300MHz~860MHz ,频率订制 |
信道带宽 |
2-8MHz,1KHz步进 |
灵敏度 |
2MHz:-103dBm;2.5MHz:-102dBm;4MHz:-100dBm;8MHz:-97dBm |
接收技术 |
空间分集技术 |
接收极化 |
垂直极化,双天线接收 |
音视频解压格式 |
H.264 |
音视频输出接口 |
1路HDMI ,2路音视频BNC |
数据接口 |
下行透明传输,波特率:115200bps |
网口 |
RTSP视频流 |
USB |
录像存储 |
图像清晰度 |
HD1080P、720P、480P及标清 |
图像帧率 |
24、50、60帧/秒,兼容其它帧率 |
电源 |
DC9-15V |
尺寸规格 |
114*89*33mm |
产品特点
COFDM抗电磁干扰性能:
对抗频率选择性衰落或窄带干扰及信号波形间的干扰性能优越,通过各个子载波的联合编码,具有很强的抗衰落能力。在单载波系统中(如数字微波,扩频微波等),单个衰落或干扰能够导致整个通信链路失败,但是在多载波 COFDM 系统中,仅仅有很小一部分子载波会受到干扰,并且这些子信道还可以采用纠错码来进行纠错,确保传输的低误码率。
COFDM抗多径衰落性能:
可以有效地对抗信号波形间的干扰,适用于多径环境和衰落信道中的高速数据传输。当信道中因为多径传输而出现频率选择性衰落时,只有落在频带凹陷处的子载波以及其携带的信息受影响,其他的子载波未受损害,因此系统误码率极低(小于等于10-6)。
