YN-RN10UM电磁干扰设备

• 产品参数：
• 制造商：
• 型号：
• 生产/代理：

一、简介：


YN-RN10UM电磁干扰设备发射各型定位的干扰信号，实现对无人机的遥控操作、定位、图传信号的干扰和屏蔽，从而迫使无人机坠落或返航，创造出“无人机禁飞区”。YN-RN10UM电磁干扰设备采用固定式安装(如下图所示)，主要安装在光电旋转云台上或雷达旋转云台上，与光电系统或雷达系统通过以太网RJ45接口通信控制，对飞行状态下的无人机或者飞行航模进行强制管制，远距离切断无人机和遥控者之间的联系，进而保障区域内的低空空域安全，实测干扰距离≥1KM(可根据客户要求制定干扰距离1000～10000m可选)。


1、 主要功能是切断无人机和遥控者之间的一切联络：

   1)无人机遥控器失灵;
   2)无人机地面控制接收不到航拍的图片、视频;
   3)无人机无法定位;

2、 迫使无人机降落或者返航。

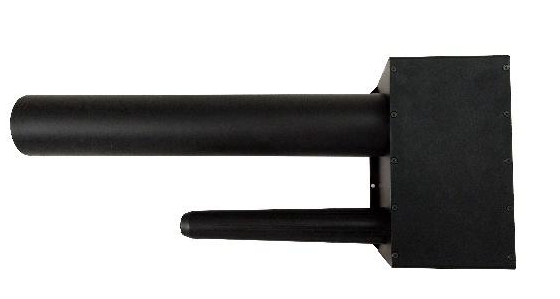

(图1)产品实物图片

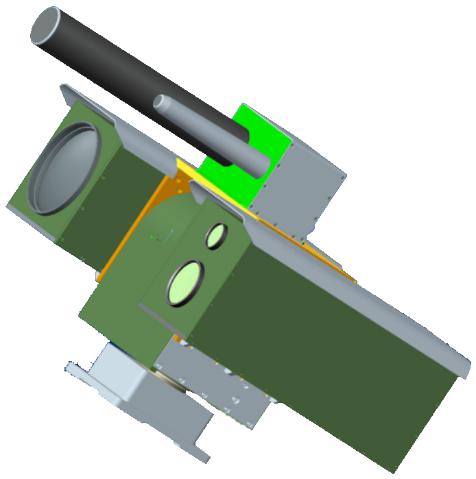

(图2)产品安装在光电系统图片


二、特征：

1、 可全频段覆盖：屏蔽频率为400～6000MHz范围内的无人机可用操控或导航频段，可多频段同时干扰，可根据客户要求制定频段范围、频段通道;

2、 可锂电池供电：可自带锂电池，最少可提供一个小时全频段连续工作时间;

3、 使用方式可扩展：背包式主机适合单兵个人操作，一体化主机适合固定位置使用，也方便架设于SUV车上，利用车载云台和无人机管控系统其它设备随动使用;

4、 能对目前可用的卫星导航信号(GPS、GLONASS、北斗)进行干扰压制，使无人机在失联的情况下无法通过卫星定位系统返航，而原地悬停或迫降;

5、 可安装在光电旋转云台上或雷达旋转云台上，也可以安装在独立的旋转云台上，与光电系统雷达系统同步联动，对飞行状态下的无人机或者飞行航模进行强制管制，远距离切断无人机和遥控者之间的联系，进而保障区域内的低空空域安全。

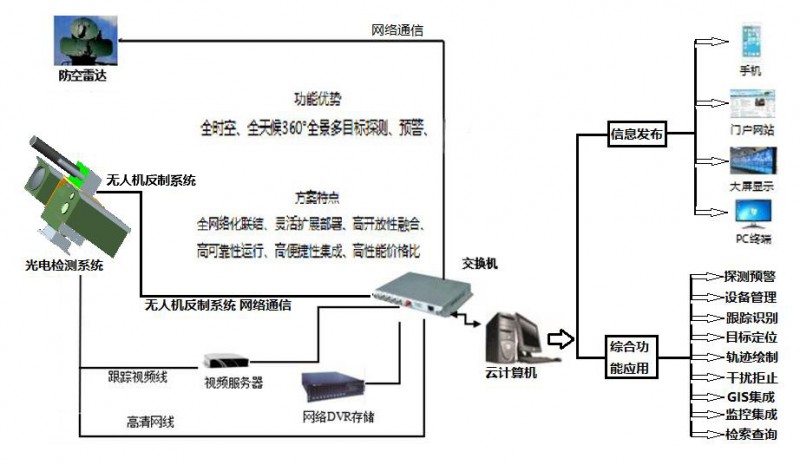

（图3）与光电系统雷达系统同步联动示意图

三、参数如下：

1、 工作通道与频率范围(按要求可定制各种不同频段通道)：

   1) 通道①：(5710~5885)MHz±5MHz;
   2) 通道②：(2390~2490)MHz±5MHz;
   3) 通道③：(1550~1620)MHz±5MHz。

2、 发射功率(按要求可定制发射功率)：

   1) (5710~5885)MHz±5MHz：≤40dBm;
   2) (2390~2490)MHz±5MHz：≤40dBm;
   3) (1550~1620)MHz±5MHz：≤40dBm。

3、 有效干扰范围：≥1000m(可根据客户要求制定干扰距离1000～10000m可选)。

4、 发射角度：水平面≥30度，垂直面≥30度。

5、 静电放电抗扰度：满足GB/T 17626.3 中等3级。

6、 供电范围：DC22V-30V;

7、 通信方式：以太网RJ45接口通信， modbusTCP协议(可选择WIFI、RS485、RS232、CAN通信方式)。

8、 重量：≤5kg;

9、 工作温度： -25℃-+55℃。

10、 存储温度： -25℃-+60℃。

11、 产品尺寸：540mm*220mm*135mm。
