慧明捷4G公网传输系统

• 产品参数：
• 制造商：慧明捷
• 型号：HMJ400HD
• 生产/代理：

4G终端

设备特性
 采用最新4G技术,支持全网通
 内置GPS/GLONASS/北斗定位模块，可实时准确上传定位信息
 集成高清1080P红外摄像头
 结构小巧、重量合理、适合手持、肩挂等多种佩戴方式
 操作简单，支持一键抓拍、一键录像、一键对讲
 支持TF卡存储，最大容量128G

 连续工作时间不低于8小时

 三防设计，防水/防尘/防震，防护等级达到IP66

 省流量设计，开机无流量损失，只有后端解码时才有流量消耗

技术参数

 CPU：1.6GHz (32位高性能处理器)
 内存：2GB
 TF卡：32/128GB
 显示屏：2寸
 摄像头：内置800万像素高清摄像头
 操作系统：Linux
 视频输入: 内置高清摄像头
 音频输入：耳麦输入
 视频编码：H.264/H.265
 视频分辨率：1080P
 音频编码：ADPCM/G.711 a等
 定位模块：GPS/GLONASS/北斗
 电子地图：支持电子地图，可实现定位，轨迹跟踪等功能
 支持网络：4G(TDD-LTE/FDD-LTE)、EVDO、WCDMA、TD-SCDMA
 图像传感器:1/2.9英寸 彩色CMOS 图像传感器
 广角：≧170度
 夜光补偿:LED夜光补偿、红外夜视，10米看清人脸面部表情，20米看清人体轮廓
 拍照:JPG格式，最大分辨率达到7696×4329 （3200万像素）
 录像分辨率:1920×1080 P30、1280×720 P30、1280×720 P30、848×480 P30
 摄像帧率:60fps或30fps固定格式
 鱼眼矫正:可矫正大角度镜头导致的光学图像变形
 电池：7.4V/3200mAh,续航时间8小时以上
 尺寸：60 *85 *30mm(L*W*H)
 重量：150g
 工作温度：-20℃~+65℃
 储存温度：-40℃~+85℃
 相对湿度：≤95% (无凝结)
 防护等级:IP66



4G智能手持终端
型号：HMJ400HD-SC-A
设备特性
 采用最新4G技术,支持全网通
 内置GPS/GLONASS/北斗定位模块，可实时准确上传定位信息
 智能终端，方便定制各种警务APP
 集成双摄像头
 双数据（充电）接口，支持安卓和苹果操作系统
 连续工作时间不低于8小时
 三防设计，防水/防尘/防震，防护等级达到IP66
 省流量设计，开机无流量损失，只有后端解码时才有流量消耗
技术参数
 CPU：八核1.7GHz
 内存：2GB
 TF卡：32/128GB
 显示屏：5寸,分辨率达到1920*1080，支持全视角且在阳光直射下可视
 摄像头：主、副双摄像头设计,大功率双闪光灯，后置索尼 1300 万像素摄像头；前置 800 万像素摄像头
 操作系统：Android系统版本为5.1
 视频输入: 内置高清摄像头或外置摄像头，支持2种及以上的外接摄像头形态可选
 视频编码：H.264/H.265，支持1920*1080、1280*720、720*480等
 码流：支持16Kbps～64Mbps的视频码率
 视频帧率： 1～60fps
 录像：支持手动录像，且支持本地存储
 录像回放同步：视音频信号的失步时间≤1s
 音频输入：内置1路mic输入、扬声器，且可接入有线耳麦及蓝牙耳机
 音频编码：支持G.711a 、ADPCM、AMR及G.7221c等音频协议
 语音对讲：具备对讲机功能，群组语音对讲，支持单对单语音、视频对讲，视音频数据发送
 定位模块： GPS/GLONASS/北斗
 电子地图：支持电子地图，可实现定位，轨迹跟踪等功能
 支持网络：全网通4G(TDD- LTE/FDD-LTE)、EVDO、WCDMA、TD-SCDMA
 WiFi:2.4GHz/5.8GHz
 支持平台：设备可接入监控管理平台，实现对单兵摄录机的统一管理，包括：视频浏览、录像回放、录像下载、语音对讲等功能
 第三方平台：可接入电信全球眼平台或备用平台
 加密：支持数字证书和TF加密卡
 锁屏功能：支持
 手动告警：支持
 拍摄模式：支持横屏竖屏
 户外工具：支持指南针、手电筒、气压计、海拔测算等功能
 车牌识别：支持
 警务通：支持
 人脸识别：支持
 报警：按下报警按钮后，可将报警信号上传至客户端软件
 快捷键：设备具有快捷键设置，具有PTT、SOS等按钮；
 跌落高度：设备支持跌落高度不低于1.5米
 数据接口：Micro USB(Androind)/Lightning(iOS)
 电池：4300mAh,续航时间5～9小时
 尺寸：164*84*16mm（L*W*H）
 重量：264g
 工作温度：-30℃～+55℃，以满足高寒、炎热环境，保证性能
 储存温度：-40℃～+85℃
 相对湿度：≤95% (无凝结)
 防护等级：IP68


4G车载设备
型号：HMJ400HD-CZ

设备特性
 采用华为工业级芯片设计方案，传输的数据量更大，更流畅，可靠性更高
 内置GPS/北斗定位模块，可实时准确上传定位信息
 最新4G技术,支持全网通
 支持车辆语音监听、警情上报、警情管理、警务分派、指挥调度、 区域巡逻、执勤规划、位置跟踪等特殊功能
 多平台融合，能实现微波专网，无人机，4G公网三网合一，为以后的扩展做好基础，实现整网设备的统一管理、统一视频监控
 云台控制键盘自带高清显示屏，安装简单，操作方便
 宽电压设计，支持6至36V宽电压输入，满足车辆电气特征要求
技术参数
主机
 操作系统：Linux
 无线传输：4G全网通(TDD-LTE/FDD-LTE)、EVDO、WCDMA、TD-SCDMA）；向下兼容3G模式
 视频输入：1～4路CVBS视频输入,3路高清网路视频输入或1路HDMI/HD-SDI视频输入
 视频输出：1路标清CVBS视频输出, 1路高清HDMI，最大支持1920*1080@30fps实时视频输出,支持单路视频双码流输出。
 视频压缩标准：采用H.265/H.264视频编码压缩
 视频帧率：PAL: 100帧/秒，单路最大25帧/秒;NTSC: 120帧/秒，单路最大30帧/秒
 回传视频分辨率：1080P/720P/D1/CIF可自由设置
 码流：支持16kbps-64Mbps，支持1080P高清图像实时输出；
 延时：视频图像分辨率在1080P，2M的码流下，传输至车载主机及本地显示延时应小于100ms；
 音频输入输出：2路输入，1路输出
 对讲：支持多个设置进行群组对讲，点对点对讲
 存储介质：硬盘和SD卡, SD卡最大支持128G
 硬盘存储：支持抽取式硬盘安装方式， 具有保护减震装置，  最大支持4T硬盘容量
 录像模式：支持多种录像模式，开机录像、定时录像、触发录像；
 录像分辨率：1080P、720P、D1、HD1、CIF 可配, 最大可支持8路D1
 录像回放：采用通用H.264、H.265录像文件格式，支持使用回放软件播放；支持本机回放，最大支持4路同步回放，支持录像检索
 定位模块： GPS/北斗（可选），可在录像文件中保存定位信息
 支持协议：TCP/IP、UDP 、HTTP 、DHCP、 RTP、 FTP、UpnP、SMTP
 特殊功能：具备车辆语音监听、警情上报、警情管理、GIS支撑、警务分派、指挥调度、区域巡逻、执勤线路规划、位置跟踪、轨迹回放
 接口：1路AV OUT、1路VGA、1路HDMI同时输出，1个USB接口、1个eSATA接口、1个RJ45接口、1个RS232接口、8路报警输入、2路报警输出接口、1个SIM卡接口
 供电：整机电源输入+6～+36V 符合宽电压要求，支持车充，支持220V供电
 功耗 ：正常工作状态＜10W；待机状态下＜0.5W
 温度 ：0℃ ～ +60℃（常规）
 湿度: 10%～95%
 尺寸：160*62*180 mm(L*W*H)；
 重量 2.1Kg

车顶云台摄像机
T型云台摄像机
 像素 ：200万像素，50Hz:25fps(1280*720)，60Hz:30fps(1920*1080)
 支持双码流输出：主码流可设置1920*1080或者1080*720，子码流可设置为704*576、352*288或者320*240；
 光学变焦：36倍
 红外照射距离：120米
 云台 ：水平360°旋转。垂直90°～-15°旋转，云台定位准确度：±0.5°
 支持数字降噪、强光抑制、透雾功能；
 尺寸： 180*247*375mm(L*W*H)
 重量 ：4.5 Kg
 防护等级：IP66；

球机云台
 采用吸顶装置，具有“一键复位”功能，通过按键恢复云台设置位置，具有防水功能；
 像素: 200万像素，50Hz:25fps(1280*720)，60Hz:30fps(1920*1080)
 支持双码流输出：主码流可设置1920*1080、1080*720，
子码流可设置为704*576、352*288或者320*240；
 光学变焦: 30倍
 红外照射距离： 120米，
 云台 :水平360°旋转。垂直90°～-15°旋转，云台定位准确度：±0.5°
 支持数字降噪、强光抑制、透雾功能；
 尺寸： 110*110*210mm(L*W*H)
 重量 ：1.5 Kg
 防护等级：IP66；

云台控制键盘
 功能键：全功能键键盘，带摇杆，能控制整套系统的启动与关闭，能够一键录像、回放录像、设置并能调取云台预置位等
 显示屏：7寸液晶显示屏，分辨率≥1024×600，支持图像输入
 尺寸：180*82*22mm(L*W*H)
 供电 ：12V
 重量 ：0.5 Kg

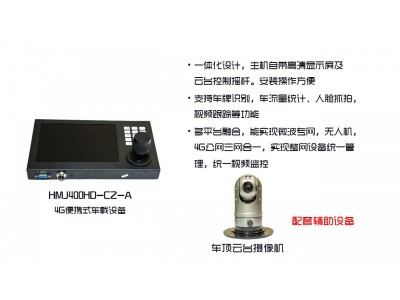

4G便携车载设备
型号：HMJ400HD-CZ-A

设备特性
 一体化设计，主机自带高清显示屏及云台控制摇杆，安装方便
 内置GPS/北斗定位模块，可实时准确上传定位信息
 最新4G技术,支持全网通
 支持车牌识别、车辆流量统计、人脸抓拍、视频跟踪、移动侦测、 故障报警功能、 信号状态显示
 多平台融合，能实现微波专网，无人机，4G公网三网合一，为以后的扩展做好基础，实现整网设备的统一管理、统一视频监控
 省流量设计，开机无流量损失，只有后端解码时才有流量消耗

技术参数
主机
 操作系统:Linux
 无线传输: 4G(TD- LTE/FDD-LTE)、EVDO、WCDMA、TD-SCDMA
 视频输入:1路高清网路视频输入
 视频压缩标准:H.264/H.265
 低延时：视频图像传输至客户端延时≤200ms；
 视频帧率: PAL: 100帧/秒，单路最大25帧/秒;NTSC: 120帧/秒，单路最大30帧/秒
 音频压缩格式:采用G.726编码
 存储介质:SD卡最大支持128G
 录像分辨率:1080P、720P、D1、HD1、CIF 可配
 录像回放:支持本机回放
 通讯接口:RJ45 10M/100M自适应网络接口
 定位模块:北斗/GPS
 云台控制: 支持、自带摇杆
 显示屏:7寸液晶显示屏
 PTZ控制：产品可通过无线网络连接客户端，并能响应客户端软件发出的PTZ控制命令
 控制键盘：能控制整套系统的启动与关闭，采用四维摇杆，支持上下左右变倍抓拍
 特殊功能：支持车牌识别、车辆流量统计、人脸抓拍、视频跟踪、移动侦测、 故障报警功能、 信号状态显示
 支持平台：可接入监控管理平台，并支持接入第三方平台，可接入电信全球眼平台
 供电：支持电池供电，可正常工作至少6小时， 支持车充，支持220V供电
 功耗 :正常工作状态＜10W；待机状态下＜0.5W
 工作温度:-20℃~+65℃
 储存温度:-40℃~+85℃
 尺寸:260*160*38mm（L*W*H）
 重量: 1Kg

车顶云台摄像机
 半球状云台摄像机，采用吸顶装置，具有提手和底盘磁铁；
 图像传感器:1/3"CMOS
 像素: 200万，50Hz:25fps(1280*720)，60Hz:30fps(1920*1080)
 最低照度: 关闭红外时，彩色≤0.05Lx，黑白≤0.01Lx；
 码率：32Kpbs~16Mbps；
 红外夜视距离:120米
 日夜转换模式:支持IR-CUT
 光学变焦:30倍
 控制：具有“一键复位”功能，通过按键恢复云台设置位置，可以设置不少于200个预置点
 网络协议：支持TCP/IP、UDP、HTTP、HTTPS、FTP、DNS、DDNS、RTSP、NTP、WiFi、QoS、IPv4
 云台: 水平360°旋转，垂直90°～-15°旋转，水平手控最大速度不小于62°/s，云台定位准确度：±0.2°
 尺寸:110*110*210mm（L*W*H）
 重量：1.5 Kg


4G布控一体机
型号：HMJ400HD-BK

设备特性
 采用最新4G技术,支持全网通
 内置GPS/北斗定位模块，可实时准确上传定位信息
 一体化设计，主机自带高清云台摄像机，符合布控使用需求
 1080P高清云台摄像机，水平360°连续旋转，垂直-15°至90°旋转
 精密的电机驱动，运转平稳，反应灵敏
 支持车牌识别、车辆流量统计、人脸抓拍、视频跟踪、移动侦测
 多平台融合，能实现微波专网，无人机，4G公网三网合一，为以后的扩展做好基础，实现整网设备的统一管理、统一视频监控
 三防设计，防水/防尘/防震，防护等级达到IP66
技术参数
主机
 CPU：1.2GHz (4核32位高性能处理器)
 系统：Linux操作系统，可视化操作界面
 支持网络：4G(TDD-LTE/FDD-LTE)、EVDO、WCDMA、TD-SCDMA
 视频压缩标准：H.264/H.265
 图像分辨率：1080P
 定位模块：北斗/GPS
 WIFI： 802.11a/b/g/n 2.4GHz
 航空接口：包含RJ45接口1个，电源线1组
 SAM天线接口：定位天线接口1个，4G天线接口1个，WIFI天线接口1个
 SIM接口： 1个
 数据接口： 1个
云台摄像机
 图像传感器：1/3"CMOS
 像素： 200万，50Hz:25fps(1280*720)，60Hz:30fps(1920*1080)
 最低照度：彩色：0.05Lux@F1.6， 黑白：0.005Lux@F1.6
 红外夜视距离：120米
 日夜转换模式：支持IR-CUT
 光学变焦 ：30倍
 云台 ：水平360度，垂直90°～-15°旋转
 业务功能：支持WEB配置,支持OSD,支持实时视频传输,支持移动侦测和IO报警联动前端存储,支持前端存储回放/下载,支持移动侦测和IO报警后中心提醒和画面弹出联动;支持JPEG抓图；支持统一客户端远程监控软件等系统应用;提供完善的SDK开发包
其他
 三脚架：高性能铝合金及钢结构，伸缩长度范围为0.4～1.5米
 供电：内置锂电供电，续航时间8小时左右，支持外接电源适配器供电
 重量： 2.3Kg（布控球）； 5.3Kg（便携箱）
 尺寸 ：173*178*281mm(L*W*H)（布控球）； 450*370*185mm(L*W*H)（便携箱）
 工作温度： -20℃~+65℃
 储存温度： -40℃~+85℃
 相对湿度：≤95% (无凝结)

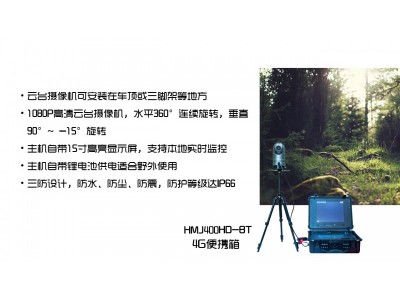

4G便携箱
型号：HMJ400HD-BT
设备特性
 采用最新4G技术,支持全网通
 云台摄像机可以安装在车顶或三角架桌面等地方
 内置高灵敏度定位模块，可实时准确上传定位信息
 1080P高清云台摄像机，水平360°连续旋转，垂直-15°至90°旋转
 自带15寸高亮显示屏，可本地实时监控
 自带锂电池供电，适合野外使用
 三防设计，防水/防尘/防震，防护等级达到IP66
技术参数
主机
 CPU：1.2GHz (4核32位高性能处理器)
 系统：Linux操作系统，可视化操作界面
 支持网络:4G(TD- LTE/FDD-LTE)、EVDO、WCDMA、TD-SCDMA
 视频压缩标准：H.264/H.265
 显示频尺寸：15寸高亮液晶显示屏
 视频输入： 1路HMDI高清视频输入+1路网络高清视频输入+2路CVBS标清视频输入
 图像分辨率：1080P、720P、D1、HD1、
 音频输入输出:1路音频输入输出，可与指挥中心对讲
 音频压缩格式:ADPCM/G.711 a等
 定位模块: 北斗/GPS
 WIFI ：802.11a/b/g/n，2.4GHz
 存储容量 ：硬盘1TB;  SD卡64GB
 视频输入接口：HDMI接口1个，莲花头2个
 语音对讲：3.5mm音频接口1个
 网口：RJ45接口1个
 SAM天线接口：定位天线接口1个，4G天线接口1个，WIFI天线接口1个
 SIM卡接口： 1个
 数据接口： RS232/RS485接口1个，USB接口1个
 摇杆：四维摇杆
 云台操作按键：1组
云台摄像机
 图像传感器：1/3"CMOS
 像素： 200万，50Hz:25fps(1280*720)，60Hz:30fps(1920*1080)
 最低照度：彩色：0.05Lux@F1.6， 黑白：0.005Lux@F1.6
 红外夜视距离 120米
 日夜转换模式：支持IR-CUT
 光学变焦：36/24/18倍可选, 4.7 to 84.6mm（F1.6 to F2.7）
 云台：水平360度，垂直90度到-15度转动
其他
 三脚架 高性能铝合金及钢结构，伸缩长度范围为0.4～1.5米
 供电 内置锂电供电，续航时间8小时左右，支持外接电源适配器供电
 重量 4.5Kg
 尺寸 450*370*185mm(L*W*H)
 工作温度 -20℃~+65℃
 储存温度 -40℃~+85℃
 相对湿度 ≤95% (无凝结)


4G分发设备
型号：HMJ400HD-TX

设备特性
 同时支持有线和4G网络
 最新4G技术,支持全网通
 支持高清1080P图像输入
 支持图像按照制定路径分发
 多平台融合，能实现微波专网，无人机，4G公网三网合一，为以后的扩展做好基础，实现整网设备的统一管理、统一视频监控
 支持车辆语音监听、警情上报、警情管理、警务分派、指挥调度、 区域巡逻、执勤规划、位置跟踪等特殊功能
技术参数
 视频输入：1路HDMI视频输入,1路VGA视频输入
 视频输出：1路标清CVBS视频输出, 1路高清HDMI，最大支持1920*1080@30fps实时视频输出,支持单路视频双码流输出
 双流协议：支持H.239和BFCP双流协议
 视频压缩标准：采用H.265/H.264视频编码压缩
 视频帧率：PAL: 100帧/秒，单路最大25帧/秒;NTSC: 120帧/秒，单路最大30帧/秒
 回传视频分辨率：1080P/720P/D1/CIF可自由设置
 码流：支持16kbps-64Mbps，支持1080P高清图像实时输出
 延时：视频图像分辨率在1080P，2M的码流下，传输至车载主机及本地显示延时应≤100ms
 音频输入输出：2路输入，1路输出
 音频压缩格式：支持G.726， G.711a 、ADPCM、AMR及G.7221c等音频协议
 对讲：支持多个设置进行群组对讲，点对点对讲
 硬盘存储：支持
 录像模式：支持多种录像模式，开机录像、定时录像、触发录像；
 录像分辨率：1080P、720P、D1、HD1、CIF 可配, 最大可支持8路D1
 录像回放：采用通用H.264、H.265录像文件格式，支持使用回放软件播放；支持本机回放，最大支持4路同步回放，支持录像检索
 录像标记：对录像过程中重要时间进行片段标记或定义
 定位模块： GPS/北斗（可选），可在录像文件中保存定位信息
 校时：支持GPS/北斗精准校时、网络校时功能
 操作系统：Linux
 无线传输：4G (TDD-LTE/FDD-LTE)、EVDO、WCDMA、TD-SCDMA）；
 支持协议：TCP/IP、UDP 、HTTP 、DHCP、 RTP、 FTP、UpnP、SMTP
 特殊功能：具备车辆语音监听、警情上报、警情管理、 GIS支撑、 警务分派、指挥调度、 区域巡逻、执勤线路规划 、位置跟踪、轨迹回放
 接口：1路AV OUT、1路HDMI OUT，1路VGA、1路HDMI同时输入，1个USB接口、1个eSATA接口、1个RJ45接口、1个RS232接口、8路报警输入、2路报警输出接口、1个SIM卡接口
 供电：AC  220V
 功耗 ：正常工作状态＜10W；待机状态下＜0.5W
 温度 ：-20℃～+65℃
 湿度: 10%～95%
 尺寸：430*360*44.4mm(L*W*H),1U标准机箱
 重量 2.8Kg

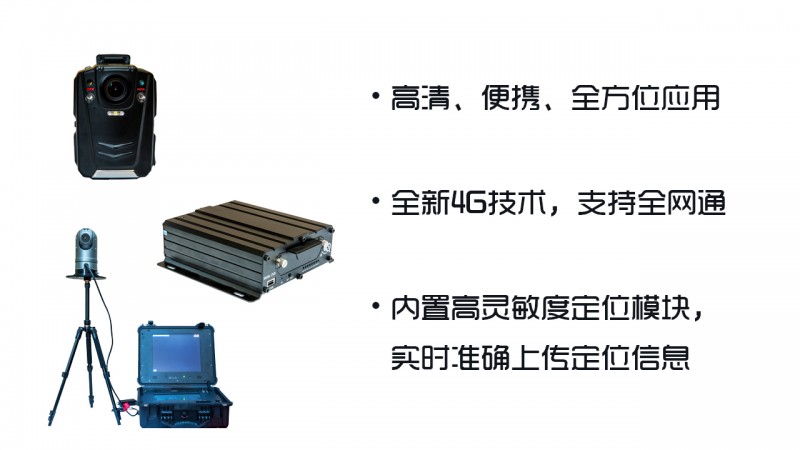

·采用最新4G技术，支持全网通

·多平台融合，能实现微波专网，无人机，4G公网的三网合一，为以后的扩展做好基础，实现整网设备的统一管理、统一视频监控
