轻准-无线图传

制造商:
轻准科技
型号:
生产/代理:
生产
市场价:
面议
代理价:
面议
联系手机:
075586372420
浏览次数:
9546

公司基本资料信息

商品详情

  • 产品参数:
  • 制造商:轻准科技
  • 型号:
  • 生产/代理:生产

产品介绍

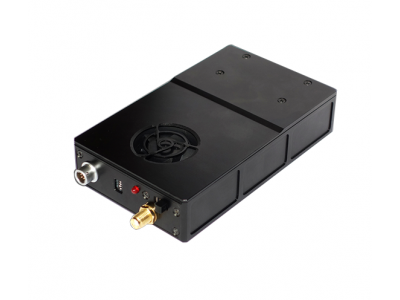

图传发射机

一、功能介绍

轻准科技全高清视频无线实时传输发射机,是我公司最新推出的广播级高清晰的图像实时传输系统。

高分辨率(1080P/60fps)是目前国内COFDM全高清图传系统中传输分辨率最高、体积最小、重量最轻和传输距离最远的 COFDM 无线单兵和机载发射机设备,采用当前领先的 COFDM 调制技术,空中宽带(8MHz)和强抗多径干扰能力,克服模拟技术和常规调制技术下图像传输多径反射及遮挡所带来的困扰,实现在高速运动中拍摄并实时非视距传输高质量的全高清视频图像,特别适合于复杂环境下使用。
视音频编码采用 H.264 标准,清晰度达到 1080P/60 高清分辨率(1920x1080P/60fps 向下兼容720P),支持数字视音频 HDMI / 3G HD-SDI (可选)输入接口。具有画质清晰、色彩亮丽、图像流畅的特点。

二、产品特点
适合高速数据传输,信道速率一般 8-12 Mbps ,满足高质量视音频的传输。高质量的视音频除对摄像机的要求外,对编码流、信道速率要求十分高。
COFDM 技术每个子载波可以选择 QPSK、16QAM、64QAM 等高速调制,合成后的信道带宽一般8 MHz 。因此,可以传输 H.264 高质量编解码,接收端图像分辨率可高达 1920x1080P/60 并向下兼容 ,满足后期分析、存储、编辑等要求。
发射机在高温环境下可长时间稳定工作,避免了普通 COFDM 产品发射机因工作温度高于60℃及以上时就当机而无法工作的现象。

低延时:系统延时约350毫秒

高速移动及多径干扰下可稳定传输图像、语音

强大的 NLOS 非视距传输能力

具有空间分集接收能力

具有加密功能(可选)

发射功率 1W

三、应用范围
广泛应用于无人机(救灾、抢险、森林防火)、三防应急通讯、广电转播、广电直播;野战部队单兵侦察;公安、武警、消防指挥车与侦察员及指挥中心的图像传输;边防缉私、海事、海防等领域的海上高质量图像实时监控;实时新闻采集/赛事转播无线移动摄像车团;直升机、飞艇的空中侦察、监控等不适合布线和无法布线的远距离全高清数字视频传输领域。

四、图传发射机参数

工作频段

300MHz~2.7GHz,频率可定制

调制方式

COFDM 2K 模式

射频功率

1.0 W

信道带宽

8 MHz

技术标准

符合 H.264 技术标准

视频码流

8Mbps~12Mbps

低延时

系统延时约350ms

传输距离(1W标配功率)

通距 15 公里以上 (1080P/50fps 视频格式)

压缩格式

H.264

音视频输入

数字 HDMI、3G HD-SDI (可选)

图像清晰度

1920*1080P @ 60/50/30/25, 兼容720P @ 60/50

音视频输入物理接口

mini HDMI 接口 / SMA 接口(SDI Signal)

射频接口

SMA 50 欧姆单天线

工作电流

1100mA@12V

工作电压

DC 10-14V

工作温度

-30℃ ~ +75℃

外形尺寸

114 mm×67 mm×23 mm(含标配1W功放)

重量

180g(不含天线和电源插头)

外壳

铝合金


图传接收机

一、详情说明

轻准科技全高清视频无线实时传输接收机,是我公司最新推出的广播级高清晰的图像实时传输系统。
超小(92mmx75mmx30mm)、超轻(150g),超低功耗(约4W)超高接收灵敏度(-100dBm),HDMI 和 AV 双视频同步输出,具有本地存储功能,可插入 U盘同步录制全高清视频。

二、图传接收机参数

工作频率范围

300 MHz ~862MHz (可自动搜索或人工设置)

调制方式

COFDM 2K 模式

支持移动速度

230Km/h

工作带宽

8M Hz

射频接口

双 SMA 型 50 欧姆天线接口

接收灵敏度

-100dBm

输出接口

HDMI + AV + USB(支持1080P视频录制和回放)

参数设置方式

红外控制器或定制按键

视频分辨率

1920x1080P@60Hz / 1280x720P

屏幕比例

16:9

工作电流

350mA@12V

外接电源

DC 12V

外形尺寸

92 mm×75 mm×30 mm (L×W×H)

重量

150g


产品特点

轻准科技全高清视频无线实时传输发射、接收机,是我公司最新推出的广播级高清晰的图像实时传输系统。
