• 产品参数：
• 制造商：中防蓝盾
• 型号：
• 生产/代理：

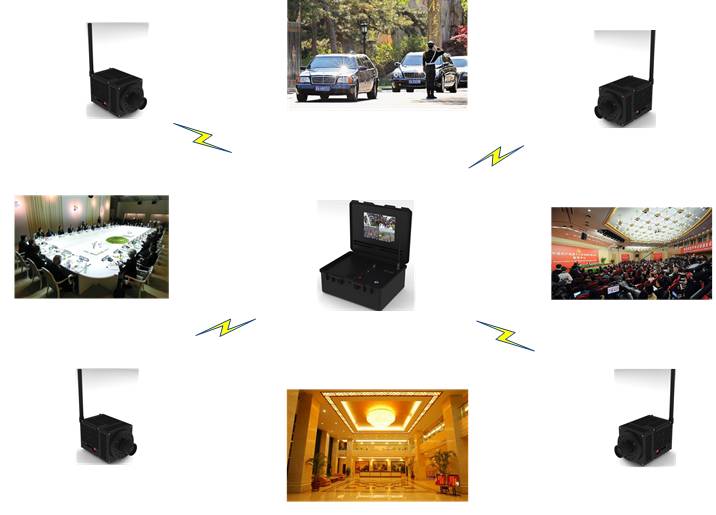

系统概述

本系统是本公司针对一线警卫、安保等领域设计的最新一代高性能无线数字图像传输系统，能够在复杂、非视距环境下实现实时、优质的无线图像传输，系统各项指标达到国际领先水平。小巧、易固定的前端设备，易于进行定点监控，在高楼林立、人流量大的街区，或者是建筑物内部，甚至是在屏蔽很强的地下室等复杂环境下，本设备也能表现出优异的穿透和绕射能力，无需架设中继站点和居高装备高增益定向天线即可实现大范围的覆盖，传输高清晰的音视频信号。中心站部分采用内置锂电或者交流适配器供电，中心站的音视频信号也可以直接从接口输出到大屏幕显示屏上或者通过中继站，甚至光纤等其他方式上传至指挥中心。

产品性能与特点

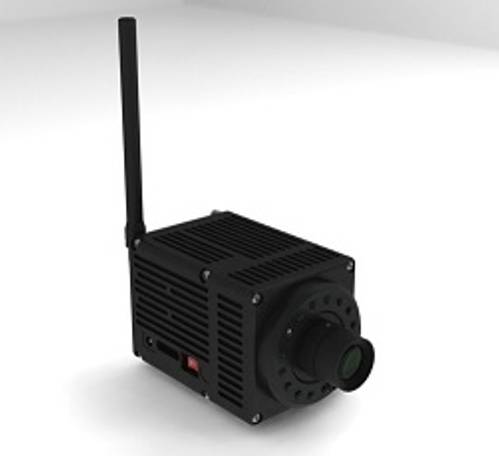

一体式发射机

产品简介：

本设备是“TDD-OFDM”单向传输系列中集成度较高的一款产品，内部集成了高清镜头，H.264信源编码模块，高性能信道调制模块，以及专用的射频功放模块。本设备采用最新的H.264编码标准，前后端音视频处理部分可以以最大的数据压缩率输出最清晰的图像和音频信号；我公司自主研发并且具备自主知识产权的“TDD-OFDM”传输标准，在传输特性上达到世界领先水平，在实现点对点、点对多点的应用方面,有较大优势，适合无线环境复杂、覆盖范围大、通信质量要求较高的特定行业应用，是运动中综合业务如语音、数据、高质量图像传输的最佳选择。

产品参数：

产品特点：

●支持自供电和外部DC供电，低功耗、发热量小

●体积小，集成度高，远距离红外夜视功能

●微功率、远距离操作方便、即开即用

●AES加密，避免非法接收超低延时、实时传输

●模块化设计，电池拆卸方便军工铝材，坚固耐用

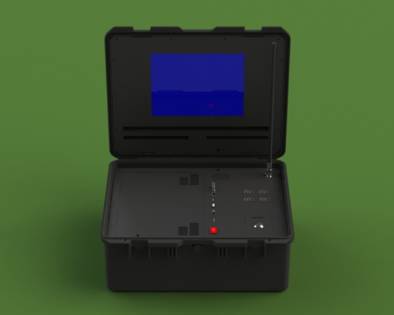

一体式接收箱

产品简介：

本产品是针对一线警卫、安保等领域设计的最新一代高性能无线数字图像传输设备，能够在复杂、非视距环境下实现实时、优质的无线图像传输，系统各项指标达到国际领先水平。箱体采用进口高强度军品级拉杆箱，内部可容纳2~4路图像传输所需前端设备及其配件；电源采用内置锂电池或者交流适配器供电，可连续长时间稳定工作；显示采用15英寸高亮显示屏，分辨率1024*768；内置的多路高灵敏度接收模块配上高增益玻璃钢天线，使得本设备在复杂环境下也能实现大范围的覆盖，传输高清晰的音视频信号；接收到的音视频信号除了可以在本机显示和播放，还可以通过面板上的接口输出到大屏幕上或者通过中继站、光纤等其他方式上传至指挥中心。

产品参数：

产品特点：

●系统支持4路图像，通用性强，适用于各种复杂环境下的应急通信

●超低延时、实时传输，支持移动侦测功能，支持多种智能报警模式

●支持多种模式显示、录像回放，超长录像，

●以太网扩展，无缝接入因特网

●高亮度高分辨率显示屏，逼真还原现场图像

●军品级拉杆箱，超高强度且耐磨、防震、防水

●高增益玻璃钢天线，便于携带和快速安装

●军品级轨迹球，操控更精准，防水、防尘、寿命长

设备安装和使用

本设备为专业精密的通信设备，对应用环境和使用操作有较为严格的要求，使用前请注意：

u务必由专业技术人员或维护人员操作使用；

u使用前请仔细阅读用户手册，有任何疑问请致电本公司客服人员咨询；

u请严格按照用户手册使用，切勿擅自更改设备的使用方式及配置。

使用时请按以下步骤逐步操作：

1、从设备箱中取出设备及其配件，确认配件齐备；

2、确认设备箱内控制板上的接口有无损坏、设备箱内部有无异常声响，之后将设备固定在安全位置；

3、打开设备收纳室（注意轻放收纳室盖子，小心划伤屏幕），取出一体机，安装好天线。然后安装电池（或者直流供电），打开开关，通过观察电量显示灯来确认电池电量。

4、将天线连接到设备的ANT接口处，确保良好接触；

5、确认无误后，按下设备电源开关（可直流供电和电池供电），经过短时间的初始化后，切换控制面板到功率模式，观察控制面板的通信灯，若通信灯亮起，则表明射频已正常联通，此时即可正常传输图像和数据，控制面板详细说明请在下节阅读。（1号机对应接收机1路。2号机对应接收机2路。3号机对应接收机3路。4号机对应接收机4路。）

6、查看接收端的图像是否正常，通过鼠标点击屏幕不同画面的扬声器确定需要的声音（只能收听一路声音）。可转动音量旋钮来调节声音大小。

7、用毕请先关掉一体机电源，然后取出电池，最后拔掉天线。接收机箱要按轨迹球右键，然后选择关闭电源，最后再关掉总开关。整理好设备放回原位。

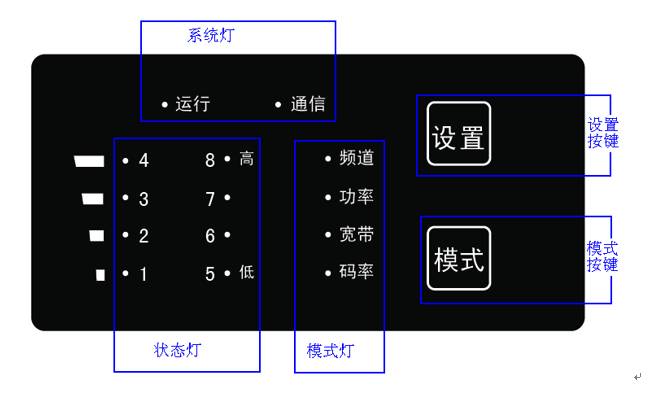

接收机控制面板操作指南

备注：本版本控制面板用户模式仅可调节频率。

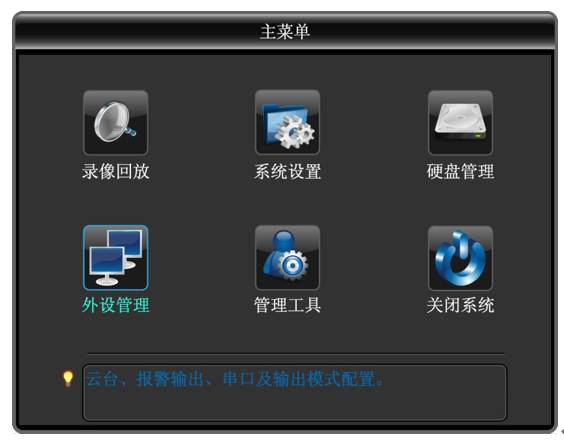

4.  1 主菜单介绍

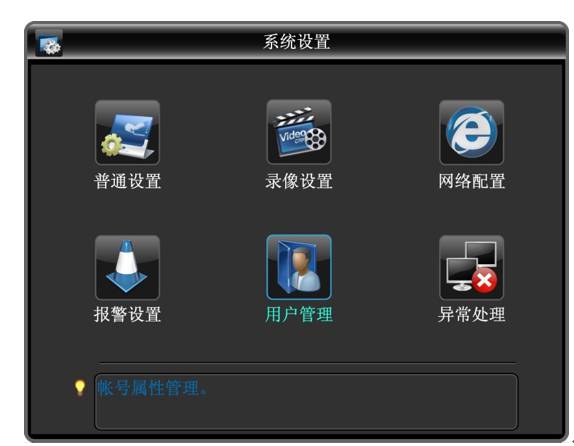

4.2系统设置

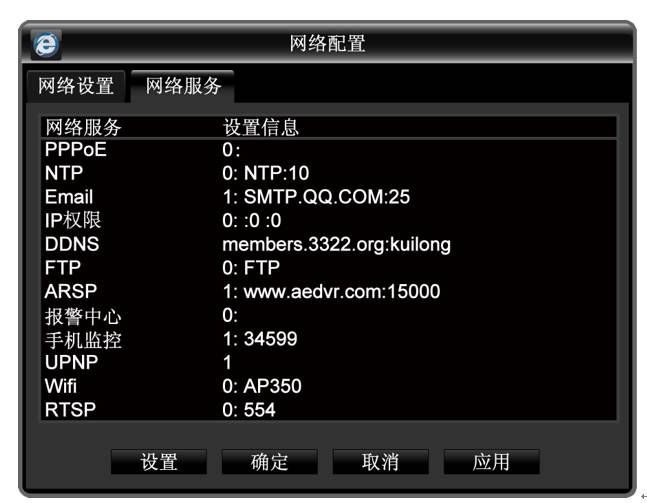

4 .3    网络配置

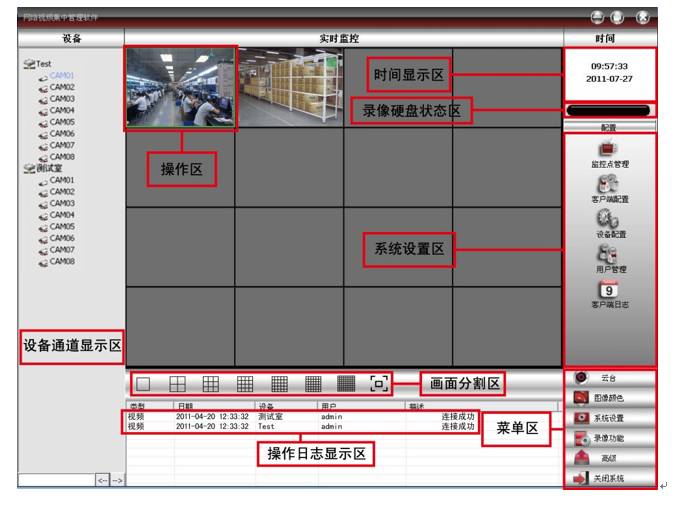

5        客户端

客户端装好后，界面如下：
