• 产品参数：
• 制造商：landers

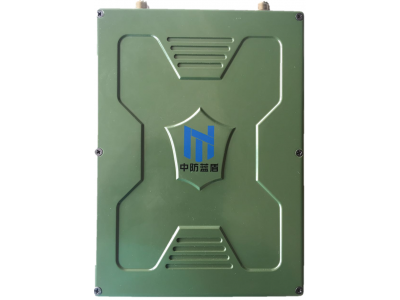

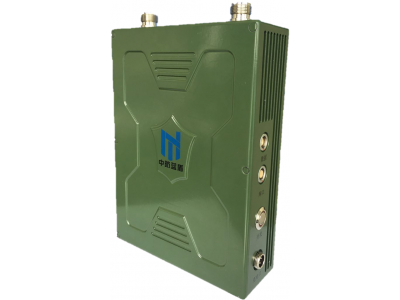

• 型号：landers-340M
• 生产/代理：

主要技术指标

●采用全 IP 的设计, 节点设备可随意作为单兵 节点、中继节点、车载指挥节点。快速组网, 可以 在 10 秒之内完成入网流程,保障信息畅通。 ● 系统所有节点支持多跳中继（接力）通信，适 应多种地形和应用。尤其在传统无线电设备无法覆 盖到的区域，可依靠该设备进行覆盖延伸，实现接 力通信，覆盖无盲区。 ● 多业务融合，系统支持语音、图像、数据（短 信、图片等）和定位信息（GPS/ 北斗）及传感器 的实时传输。 产品特点 1、 通讯传输距离长，覆盖范围广 2、 智能组网通讯速度快 3、 点对点通讯数据安全 4、 多业务融合 5、 移动性能强 6、 低功耗，使用时间长 7、 轻便易于携带 8、 适应极度环境 9、 节点之间可相互控制 10,、应用范围广

一场信息化条件下合成营对抗演练在天山深处打响，正在发起冲击的攻击梯队进攻受阻，连指挥员、某军区某师装甲团坦克五连连长通过联合通信系统，直接接过空中指挥权，给空中直升机下达作战命令。配属合成营战斗的某陆航旅直升机立即投入战斗，一举撕开了突破口。

联合指挥是上级指挥员的事，营连干部处于指挥链路的末端，主要负责执行具体命令，有没有必要在联合训练上花太多精力？对于部分官兵的疑虑，该师领导如此回答：战略层次的联合指挥，最终要体现在战术层次的联合行动上;随着战争形态的不断演变，培养联合意识、联合素养，是当务之急，必须从分队指挥员抓起。依托红蓝对抗室开设师团战术训练网络，引进兵棋模拟训练系统，常态组织师团带营连指挥员开展联合作战网上指挥对抗演练;同时，进一步下放协同训练组织权限，对装备火控系统、侦察系统、通信系统等进行升级改造，把指挥链路直通到单兵单装。通过优化指挥流程、打通指挥链路，着重提升营连指挥员的联合反应能力。指挥调度系统是一套整合音视频业务、数据业务、网络通信技术，并集可视化指挥调度、视频会议、集群对讲、网络视频监控、应急预案为一体的音视频实时交互平台。近期，我公司中防蓝盾用这套指挥调度系统配合部队军事演练，来保障网络信息传输及统一指挥系统。

该系统基于IP网络部署，可提供包括语音调度、视频调度、数据调度等多媒体调度业务的一体化解决方案。该系统将有线/无线语音调度、视频调度、视频监控和指挥调度于一体，即实现了多业务集成，同时能够让多个用户在不同地点，通过网络同时进行可视化的多级指挥调度和远程商讨。在实际应用中，多媒体指挥调度可与第三方数据业务、安防报警、应急预案、语音调度等进行结合，从而构成功能强大的应用通信平台。

ZF-M340 Mesh网络是一种新无线局域网类型。与传统WLAN不同的是，ZF-M340 Mesh网络中的AP可以

●采用无线连接的方式进行互连，并且AP间可以建立多的无线链路采用全 IP 的设计, 节点设备可随意作为单兵 节点、中继节点、车载指挥节点。快速组网, 可以 在 10 秒之内完成入网流程,保障信息畅通。

 ● 系统所有节点支持多跳中继（接力）通信，适 应多种地形和应用。尤其在传统无线电设备无法覆 盖到的区域，可依靠该设备进行覆盖延伸，实现接 力通信，覆盖无盲区。

● 多业务融合，系统支持语音、图像、数据（短 信、图片等）和定位信息（GPS/ 北斗）及传感器 的实时传输。

联合节点网络（机动宽带多跳自组网）技术起源于军事应用，最具代表性的是美国国防部高级研究计划局(DARPA)主导研制可靠的战术移动通信系统用于数字化战场（ 1997~2003年）。节点网络是由一组无线通信设备在现场自动形成的多媒体指挥 IP专网，具有快速部署、高带宽(视频应用)、动中通、抗干扰、抗摧毁等显著特点，可作为光纤等基础设施的有益补充。

15分钟内

• 不依赖现场基础设施

• 不需要技术人员操作

• 专用宽带网络

• 网络范围任意扩展

• 复杂地形、复杂电磁环境、机动环境

• 视频会议、视频采集、数据采集、指挥调度等各种网络



高带宽、大容量采用OFDM无线宽带调制技术，最大物理调制速率108Mbps，最大数据吞吐率36Mbps（UDP）支持视频、图像、语音、数据等宽带多媒体应用。兼容性（IP化）支持IP的2层无线通信系统提供标准以太网接口，易于同其他支持IP的通信系统（卫星、光纤、微波等）互连互通



动中通支持高速移动，节点最大移动速度可达350Km/h，所有节点均可在机动条件下实现动中通

通信指挥车                               临时指挥中心

指挥调度核心服务器系统

基于软交换技术设计，负责整套指挥管理平台系统的统一配置管理、状态监控。同时支持电话网络、监控系统、集群对讲的无缝接入。

调度台软件系统

作为指挥管理平台系统的语音、视频及数据业务的操作台终端。对管辖范围内的移动通信督查终端及指挥车进行音视频、数据通信调度、取证任务分发、事后查询取证材料，调度员能够一键式对督查终端进行单呼、组呼对讲，并可实现对终端的状态进行监控，如：在线、离线、通话等。同时可以及时下达取证任务，标注取证材料等。



移动单兵软件

安装在现场执法人员手机上（或者专业定制终端），通过安装Android APP软件，实现功能包括集群对讲、视频上传、图片上传、执法取证、远程视频指挥调度管理，等等功能。终端之间也可实现集群对讲、视频通话、短消息收发等功能。终端通过3G/4G网络连接到综合督查指挥中心IP网络，建立现场与地面指挥中心的网络通信链路，实现有线、无线系统互联互通。
