AFP系列皮托管 AEP系列皮托管 AFP皮托管

• 产品参数：
• 制造商：北京斯达恒通科技有限公司
• 型号：AFP系列
• 生产/代理：

产品名称：AFP系列皮托管 AEP系列皮托管 AFP皮托管
产品型号：AFP系列
产品品牌：斯达恒通
订购热线：010-56215212
产品型号：AFP系列皮托管北京斯达恒通科技有限公司生产的AFP系列皮托管提供符合国际标准的全量程、高品质、精密皮托管。 皮托管配合充液式压力计或差压式变送器可以测量管道中流体产生的动压或风速压力，这样就可以确定风速m/s或流量m3/h。
皮托管广泛应用在矿山、救护队、通风测绘、暖通空调、加热、通风、真空吸尘器以及其他许多的工业领域，可根据客户要求参数定做加工欢迎来电咨询010-56215212官网http://www.bjsdyb.com
二、性能指标
皮托管符合国际标准
类    型：头部椭圆型曲线NPL
系    数：1.0015
精度优于0.5%F.S，在液体洁面上轴线12°范围内
材    质：304不锈钢.
工作温度：650℃（长期），800℃（间隔测量)
注意：风速和风量测量的精度优于2%F.S
三、工作原理
安装毕托管时，请选择合适的位置并与管道垂直。毕托管的椭圆头部应面对平行气流方向，该感压孔为总压联接到压力计的正端，静压联接到压力计的负端。
压力计指示的动态压力通常称为动压，动压为总压减去静压，即Pd=Pt-Ps

动压以mmH2O或Pa为单位的伯努利计算风速（m/s）

V（m/s）=  1，291    Pd （Pa） 或   V（m/s）=  K    2Pd /ρ

式中：
V--------风速（m/s）
K--------皮托管系数
P--------通过皮托管测得的动压（Pa）
P--------流体密度（Kg/m）

多点测量风速，求得风速平均值后，即可计算风量。

Q=3600×V×F
式中：

Q------风量（m/h）
V------平均风速（m/s）
F------管道截面积（m）

温度修正的计算公式为：

V（m/s）=    574.20（546.3+2Θ）×  Pd （Pa）
2PO
注：PO=大气压（Pa（101325Pa） Θ=温度（℃）

北京斯达恒通科技有限公司主要经营以下产品

1 高速风表EY11B便携数字式 1高速风表EY11B，便携数字式 臭氯测定仪 干式整流变压器500kVA△12/△
2 AFC-121中速风表 2高中速风表AFC-121，风速测量范围0.5～12m/s 余氧测定仪 干式整流变压器500kVA△12/Y
3 DFA-3微速风表 3微速风表DFA-3，风速测量范围0.3～5m/s1 风速温湿度测定仪 整流柜12脉动
4 机械秒表 4WS-1围岩变形速度测量仪 空气采样装置（粉尘气体） 励磁柜1含励磁变压器
5 DWHJ2通风干湿表 5通风干湿表DWHJ2 空气微生物采样器 电控柜S7400PLC
6 DHM1干湿温度计 6SAK地音监测系统 αβ表面沾污测量仪 操作
7 空盒气压计DYM3 7空盒气压计DYM3 低本底αβ测量仪 直流快速开关1
8 双管水银压力表DYB3 8双管水银压力表DYB3 个人计量报警仪 电抗器1

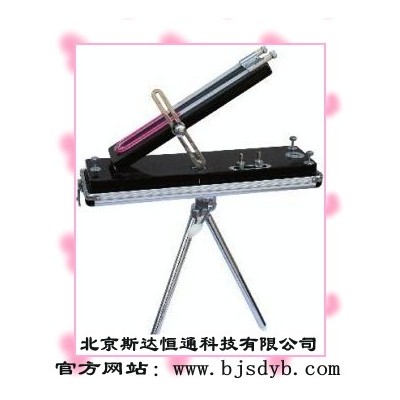

9 U型倾斜测压计AFJ-150 9U型倾斜式微压差计AFJ-150 防护级χγ射线剂量仪 监控计算机P4工控机20彩显A3幅面喷墨打印机
10 皮托管AFP系列 10皮托管AFP系列 环境级χγ剂量率仪 UPS电源AC220V1kVA30min1

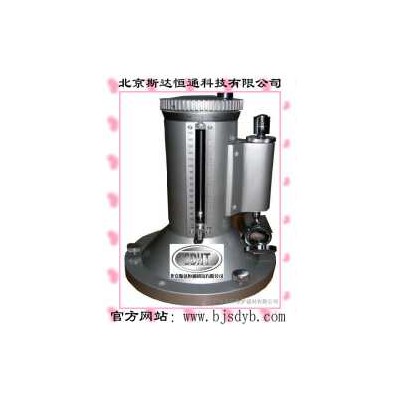

11 补偿式微压计BWY-250 11补偿式微压计BEY-250 声级计 井筒开关设备
