气动抛绳器系统LT-230

• 产品参数：
• 制造商：
• 型号：
• 生产/代理：

PLT R-230 气动抛绳器系统

系统简介

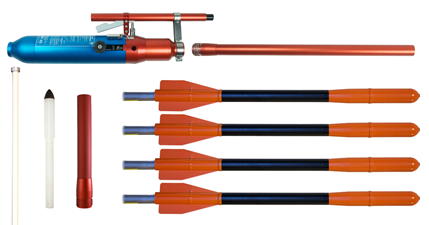

PLT R-230 系统是由压缩空气驱动的绳索抛绳器。根据不同的使用目的，可选择使用不同的抛射体。但所有抛射体都通用同一个基础部件。发射管亦可以互换。

安全性

-无爆炸，仅只由空气驱动。可以发射到易燃区或在易燃区域发射。

-产品配备的若干安全功能装置可防止意外启动发射。

性能

-发射距离视抛射体而定，最远可达230米（755英尺）。

-所有的抛射体在脱离发射管时被驱动到最大的飞行速度。这确保了抛射的高精确度，横风的影响极为轻微。

经济性

-使用成本低。其成本只是发射4次或6次后为气缸充气的成本。

-所有的抛射体和绳索均可重复使用。

-可无限时间存放。PLT R-230 在定期维护下，可年复一年地正常运作。

工作原理描述

打开气缸阀门，压缩空气将通过减压阀门进入基础部件的充气膛内。膛内气压为75巴（即1088磅/平方英寸）。

当扣动扳机时，少量的空气被导出以激活快门机制，使充气膛内75巴（即1088 磅/平方英寸）的压缩空气流入发射管，在抛射体尾部产生7630牛的发射推力。

由于PLT R-230 ® 可产生强达5300牛的后座力，将其支撑稳固就非常重要。在操作时，可以将PLT R-230 ® 的后端抵住足以承受此强度的牢固支点。我们更建议您使用枢轴支架设备（第26页），它可为所有的操作提供良好的灵活性和安全性。

如果气缸充入200巴（即3000磅/平方英寸）的压缩空气，即可为4次最大射程的抛射操作提供足够的压缩空气。若气缸充入300巴（即4350磅/平方英寸）的压缩空气，则在再次充气前，可为6次最大射程的抛射操作提供足够的压缩空气。

使用标准的高压空气压缩机为气缸充入普通空气即可。在一些国家，需要额外配接一个的连接器来为气缸充气。

技术数据：

重量/长度

       7.5千克/65 厘米（16.5磅/ 25.5英寸）

颜色

       红色和蓝色

材料

       电镀铝合金，不锈钢

充气膛内压

       75巴（1088磅/平方英寸）

平均发射初速

       60米/秒（200英尺/秒）

最大后坐力

       5300牛

气缸：

压强

       200/300巴（3000/4350磅/平方英寸）

容积

       1500立方厘米（91立方英寸）

接口

       标准DIN 477 BA 接口
