• 型号：多功能动态便携式x射线检查仪PS-RTFS
• 生产/代理：

多功能动态便携式x射线检查仪PS-RTFS

在当前的警务安检排爆工作中，便携式x射线检查仪已经成为探测可疑物情况的主要手段。各安检排爆大队普遍将其作为工作的必备装备，但目前的便携式x射线检查仪仍存在一些不足。如探测面积不足、可疑物位置难以摆放x光机、探测器分辨率低、需要人员多次靠近可疑物操作等等。便携式数字多功能平板x射线检查仪解决了这些问题。在结构方面，采用U形臂和连杆结构，配合小型平板探测器，可实时采集，通过移动设备本身就可以检测大件物体；并且可连接排爆臂、排爆机器人，实现远程探测、全方位探测；小型平板探测器分辨率高、成本相对较低、重量极轻，综合性价比最高。

一、产品特点

1、平板探测器图像清晰度高，分辨率可达0.1mm，16位灰度。

2、组成方式多样，适用于多种场合，特别适用于空中、贴墙等原来难以检测的地方。

3、可配连杆或排爆杆、机器人远程操作使用，大幅减低排爆人员的危险。

4、可动态、实时采集视频图像，采集帧数可达30帧/s，任意晃动没有任何拖影。检测物体无体积限制。

5、设备重量轻，总重量低于8kg，方便使用。

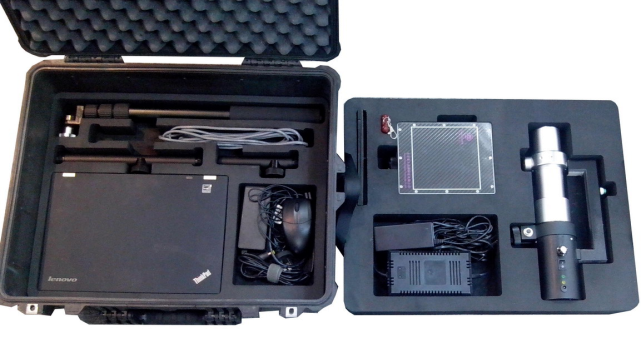

二、系统组成

多功能便携式x射线检查仪（PS-RTFS）主要由U形臂检查仪，平板控制系统，远程操作连杆组成。U形臂检查仪集成了小型平板探测器和微焦点x光机、数据采集系统、无线wifi、大容量锂电池、数据接口、多设备连接卡槽。

1）、平板探测器

多功能便携式x射线检查仪（PS-RTFS）采用了一块130mm*130mm的平板探测器，分辨率可达0.1mm，14位灰度级，达到了目前x射线探测器所能达到的最高性能，图像极为精细，能够清楚地看到爆炸物的所有连线结构。同时平板探测器可即时成像，通过移动设备可检查大件物体，可以直接看到物体内部动态视频。探测器集成锂电池，集成wifi。

2）、x光机

设备采用80kvx光机，0.5ma管电流，0.05mm*0.05mm焦点，极小的发光焦点使设备能达到极高的检测精度，结构小巧，重量轻便，x光机集成锂电池，集成wifi。

3）、U形臂结构

    U形臂可连接平板探测器和x光机、连接连杆，内置锂电池、wifi，探测器和x光机可分离，U形臂上有卡环和卡槽可连接连杆或排爆杆、排爆机器人。使用触屏笔记本控制。

4）、控制系统

使用触屏笔记本进行控制，高分辨率显示屏，高便携性，支持无线和有线连接，内置专业便携式X射线成像软件，采用数字化多级降噪技术，具有图像对比度高、操作简单、实时稳定、探测效率高、超薄轻便的特点。适用于警察执行安全检查、排爆反恐、缉毒缉私、现场抽检等任务，能有效提高公安干警执行任务时的机动性、隐蔽性、准确性。

三、设备应用

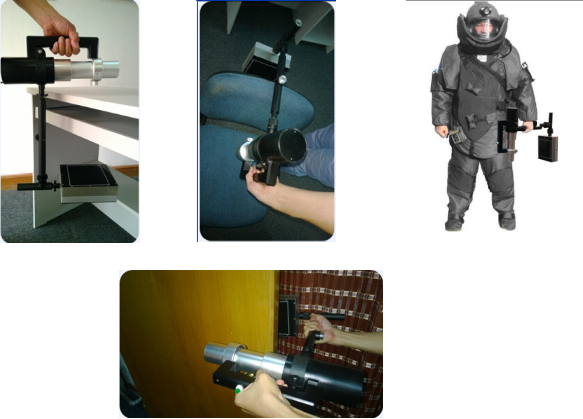

多功能便携X射线检测仪，采用无线通讯和无线控制控制技术，内置锂电池，实现了探测器、X光机和图像采集显示终端独立无连线的工作状态，从而可以实现多种用途：传统U型臂安检排爆、伸缩臂分立安检排爆、伸缩U型臂安检排爆、分立固定安检排爆。

1）传统U型臂安检排爆

X光机和探测板通过连杆组合成U型臂，在检查低危险性物品时，由人便携进行实时检查。

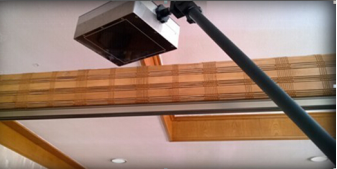

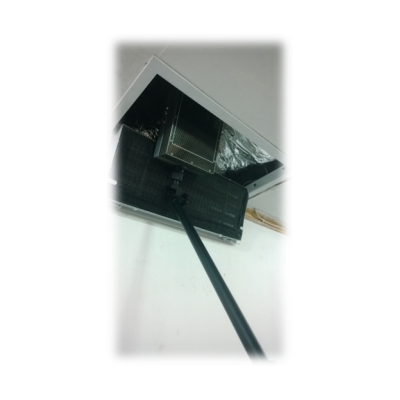

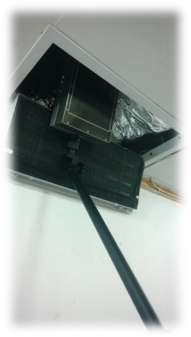

2）伸缩臂分立安检排爆

X光机和探测板分立开来，探测板通过伸缩连杆和转向节连接，可以调节伸缩杆长度（最大150cm）和角度，用于检查天花板，门等传统U型臂不好检查的地方。

对于发现的可疑爆炸物，为了操作人员的安全考虑，采用伸缩臂固定在U型臂（第一种工作方式）连杆中央，这样使得操作人员远离威胁，远距离检查物品。相比一般便携式x光机，这种方式解决了一般便携式x光机难以检查椅子上或挂在墙上、吊在空中的可疑物的问题。同时，这种检测方式也使得排爆人员更加安全，不用靠近可疑物布置设备。

4）机器人、排爆杆远程安检

由排爆机器人或排爆杆的机械臂持设备检查可疑物，使得操作人员远离威胁，远距离检查物品。这种检查方式极大的提高了排爆人员的安全性和排爆的自动化水平，顺应和促进了安全排爆和机器排爆的趋势，必将获得广阔的发展前景。

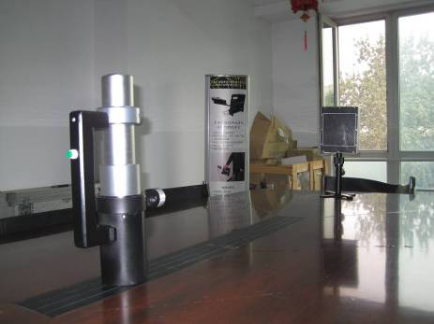

5）远距离检测模式

凭借新型平板探测器强大的信号探测效率，在检测较大物体时，发光源和探测板可在距离较远处检测。被检物体密度不大时，最远7米仍可有信号。

四、设备参数
