太阳能5G+北斗船载定位终端PD26/北斗短报文/北斗监控定位

• 产品参数：
• 制造商：磐钴智能
• 型号：PD26
• 生产/代理：

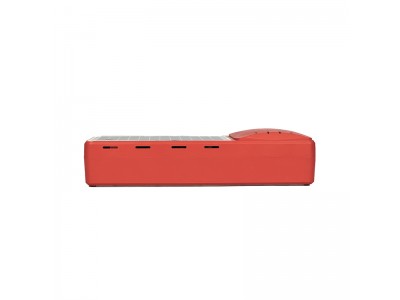

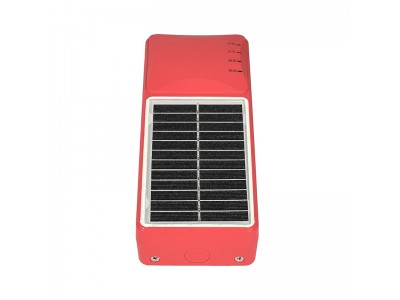

 太阳能5G+北斗船载定位终端专门为海洋船舶定制的船用北斗监控终端，终端设备采用了一体化高集成度设计思路，结合了5G无线移动通信、北斗通信+定位、低功耗电源技术等多种技术。北斗船舶监控终端内置电池，采用太阳能充电方式，支持长时间连续续航。为适应海上恶劣环境，一体机的设计充分考虑了防水、防盐雾、防腐蚀等要求。

一、产品特性

 支持北斗/GPS双模定位，定位精度优于10米；

 支持北斗短报文或无线移动网络（5G）定时上报船舶信息；

 远程设置功能；对船载终端的相关管理参数进行远程设置；

 内置电池，自主供电，太阳能充电方式，支持无太阳环境下工作20天；

 具备防拆卸报警功能：当船载终端被拆卸的时候，自动感应形成报警信息，立即发送报警信息；

 设备支持电量检测；

 全水密设计，外壳采用特殊材料制作，防护等级达到IP68，能适应海上恶劣环境；

 一键紧急报警。

二、主要性能

	指标	参数
RDSS部分	射频输出频率	Lf1：1614.26±4.08MHz
		Lf2：1618.34±4.08MHz
	射频输入频率	S：2491.75±8.16MHz
	接收灵敏度	≥-130dBm（8Kbps）
		≥-127.5dBm（16Kbps）
		≥-123.8dBm（24Kbps）
	发射功率	37.0dBm±0.5dB（VCCPA=5.2V）
RNSS部分	接收频率	BD2 B1和GPS L1
	灵敏度	优于-159dbm
	定位精度	≤10 米（CEP2.5）
	启动时间	热启动：5s冷启动：40s
	协议版本	NMEA0183
移动通信	通信制式	5G
	工作频段	NR n28
	工作频点	700MHz
	功率等级	23dBm±1.5dB
结构要求	外壳	耐高温、耐腐蚀、密封防水、防拆卸
	防护级别	IP67
电源	电池	容量：5200mAh/10400mAH/15600mAH 工作温度：-20℃ ～ +60℃
	太阳能板	材料：多晶硅； 功率： 2W
	待机时间	正确安装后全天候不断电续航[1] 连续20个连续阴雨工作日[1]
数据存储	数据上报间隔	10分钟上报1次
	数据存储时间	30天（10分钟记录1次）

[1]: 每10分钟1次位置上报，连续不间断上报测试。



三、功能说明

1.1 定位功能

具备RNSS（BDS B1+GPS L1）卫星定位，完成定位、测速、测向、获取时间功能。

1.2 位置上报

按照一定的模式，将本机的位置信息报告给中心，便于中心监控终端的位置信息。位置上报模式：

l 默认10分钟1次北斗短报文上报位置数据到中心；

l 5G状态下可回传存储数据（定时唤醒）：定时2小时补传一次过去2 小时的位置和设备信息（电量、自检信息等）。

1.3 拆卸报警

当定位通信单元被从安装位置拆下、挪走时，触发防拆卸报警。

1.4 数据存储

数据存储功能：每10分钟记录1次数据点存储，最大支持存储30天。

1.5 紧急报警

具有紧急报警功能，配置一键紧急报警功能，按下一键紧急报警按钮持续5秒以上立刻启动报警。

1.6 在线升级

设备支持通过5G实现在线升级。

1.7 状态指示灯

设备自带状态指示灯，包含定位状态灯，5G网络状态灯，北斗通信灯，紧急报警状态灯等。

1.8 远程指令

支持后台远程指令查询和设置。



四、软件接口说明

序号	协议版本
1	北斗协议：北斗三号区域短报文应用扩展协议
2	5G协议：JT808协议，自定义协议



五、设备清单



六、安装与使用说明

 安装注意事项：

 取出终端主机和固定件；

 将设备固定安装于船舶甲板或者固定于桅杆上；

 完成安装

 维护及安全须知：

终端安装时，请确保主机部分放置于空旷地方，主机垂直向上，上方120°广角内无遮挡；

本产品内置电池，严禁短路或焚烧，或长期存储于超过80°高温环境中；



七、售后服务

u 本产品自交付之日起，享受1年的保修服务。保修期内属非人为因素或产品质量造成的设备损坏，请及时与本公司联系。

u 当终端出现故障时，应尽快通知本公司的相关销售人员和售后服务中心，并由专业人员维修处理，严禁自行拆卸维修。

u 保修期满后，由于使用造成的产品损坏、故障，可以由本公司售后维修，但需要收取维修材料成本费。

u 免费为客户提供购买、使用、安装的咨询服务。
