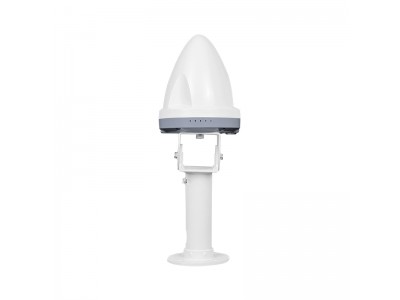

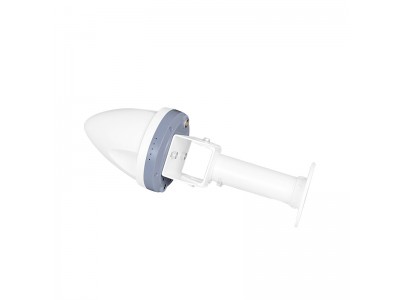

北斗三号数传终端短报文船载设备水利电力行业数据传输PD19

指标

参数

RDSS接收

射频输入频率

S：2491.75±8.16MHz

接收灵敏度

≥-130dBm（8Kbps）

≥-127.5dBm（16Kbps）

≥-123.8dBm（24Kbps）

跟踪灵敏度

≥-145dBm

接收误码率

≤1×10^-5

接收通道数

≥14

首次捕获时间

≤2秒（95%，卫星信号中断 30s）

失锁重捕时间

≤1秒

接收波束个数

≥ 14 个

通道测量误差

≤5ns（1σ）

双向零值

1ms±5ns

RDSS发射

射频输出频率

Lf1：1614.26±4.08MHz

Lf2：1618.34±4.08MHz

发射功率

37.0dBm±0.5dB（VCCPA=5.2V）

发射EIRP

≥4dBW

发射时间同步精度

≤5ns（1σ）

发射信号频率稳定度

≤5×10^-7

调制相位误差

≤3°

载波抑制

≥30dBc

发射能力

具备全天候的北斗双向报文通信，单次通信具备1000个汉字（视乎北斗卡）

协议版本

北斗用户机数据接口协议2.1版

RNSS

接收频率

北斗三代新信号体制 BDS B1I、B1C；具备多系统定位：BDS B1I、B1C/GPS L1/GLonASS L1；

接收频点

B1I：1561.098±2.046MHz

定位精度

水平≤5m，高程≤10m（95%，VDOP，HDOP≤4）；

首次定位时间

冷启动≤45s，热启动≤5s

测速精度

0.2m/s（1σ）

定时精度

≤200ns

协议版本

NMEA0183，兼容北斗

蓝牙

（选配）

固件版本

4.0以上

发射功率

可调

4G

（选配）

通信频段

LTE FDD Band 1,3,5,8

LTE TDD Band 34,39,40,41

参数

符号

最小

标准

最大

单位

条件

供电电压

VCC

9

12

36

V

测试线缆输入端

单接收电流

I_RX

100

106

110

mA

12V供电，5米测试线缆

发射开电流

I_TX

1.1

1.2

1.3

A

12V供电，5米测试线缆

功能

颜色

定义

电源

绿色

设备上电亮起

定位

三色

红色代表信号弱，蓝色代表信号一般，绿色代表已定位

信号

三色

红色代表信号弱，蓝色代表信号一般，绿色代表信号强

通信

绿色

亮起1秒代表北斗发送短报文，可拓展为4G状态灯

功能

绿色

预留，可拓展为蓝牙连接灯
