产品介绍

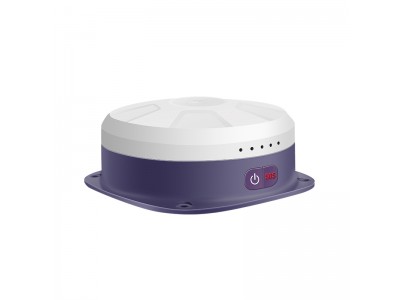

北斗三号短报文车载型终端（以下简称车载终端）是我司自主开发，专门为车载位置追踪应急通信而研制的机型，采用天线主机一体化设计，集成了RDSS天线、射频收发电路、功放电路、基带电路等，集成度高、功耗低，配有专用的车载吸盘，安装使用极为方便。设备内部集成可充电锂电池，具备单独电池供电能力，也可以通过外部供电给设备使用和给电池充电。
为适应野外、沙漠等恶劣环境，车载终端的设计充分考虑了防水、防腐蚀等要求。目前已经在公安、特种车辆等数据采集及传输，救援系统中得到广泛应用
l 发射功率输出5W；
l 直径118mm，高度50mm；
l 防护等级：IP67；
l 默认蓝牙输出，选配全网通4G；
l 默认点烟器取电，内置电池：5000mAH/3.7V；
l 默认蓝牙，选配RS232/RS485/RS422接口；
l 具备电源开关按键和紧急报警SOS按键；
l 支持连接手机APP发卫星消息/微信/手机短信
l 支持小程序扫码添加设备/轨迹回放/微信分享给好友
l 支持电话、短信、天地卫通公众报警信息通知
l 协议版本：北斗三代通用一体机扩展协议V1.0。
l 北斗三号数据传输终端
l 公安、特种车辆车载终端收发通信终端
l 各种电子产品及智能移动设备
|
|
指标 |
参数 |
|
RDSS接收部分 |
射频输入频率 |
S：2491.75±8.16MHz |
|
接收灵敏度 |
≥-130dBm（8Kbps） |
|
|
≥-127.5dBm（16Kbps） |
||
|
≥-123.8dBm（24Kbps） |
||
|
RDSS发射部分 |
射频输出频率 |
Lf1：1614.26±4.08MHz |
|
Lf2：1618.34±4.08MHz |
||
|
发射功率 |
37.0dBm±0.5dB（VCCPA=5.2V） |
|
|
调制相位误差 |
≤3° |
|
|
载波抑制 |
≥30dBc |
|
|
协议版本 |
北斗用户机数据接口协议2.1版 |
|
|
RNSS部分 |
接收频率 |
BDS B1和GPS L1，可拓展B2a |
|
协议版本 |
NMEA0183，兼容北斗 |
|
|
蓝牙部分 |
固件版本 |
4.0以上 |
|
发射功率 |
可调 |
|
|
4G部分 |
频段 |
LTE FDD Band 1,3,5,8 |
|
LTE TDD Band 34,39,40,41 |
|
参数 |
符号 |
最小 |
标准 |
最大 |
|
锂电池电压 |
V |
- |
3.7 |
- |
|
锂电池容量 |
mAh |
- |
5000 |
- |
|
充电电压 |
V |
9 |
12 |
24 |
*该测试条件均在常温25°C环境下；
*功放为突发工作模块，无数据发射时，为单接收电流，只有数据发射时才有大电流通过，电源必须满足大于20W的供电能力。
|
参数 |
最小 |
标准 |
最大 |
单位 |
|
工作温度 |
-20 |
25 |
60 |
°C |
|
存储温度 |
-25 |
25 |
65 |
°C |
终端带有侧面出灯5个，定义参考下表
|
功能 |
颜色 |
定义 |
|
电源 |
绿色 |
设备上电亮起 |
|
定位 |
三色 |
红色代表信号弱，蓝色代表信号一般，绿色代表已定位 |
|
信号 |
三色 |
红色代表信号弱，蓝色代表信号一般，绿色代表信号强 |
|
通信 |
绿色 |
亮起1秒代表北斗发送短报文，可拓展为4G状态灯 |
|
功能 |
绿色 |
预留，可拓展为蓝牙连接灯 |
终端带有两个按键，定义参考下表
|
功能 |
按键类型 |
定义 |
|
电源 |
自弹式 |
按下3秒设备开机或关机 |
|
SOS |
自弹式 |
按下3秒设备进入报警模式 |
终端可完整实现RDSS定位功能、短报文通信功能，如果选配北斗/GPS双模模块还具有北斗、GPS定位功能，其内部基本框图如下图所示。
产品特点
Ø 支持点烟器取电/内置电池；
Ø 支持蓝牙连接手机APP；
Ø 具备电源开关和SOS按键；
Ø 工作电压为9V~24V；
Ø 支持微信小程序；
