远程供水系统 RFS10000

• 产品参数：
• 制造商：北京凌天
• 型号：RFS10000
• 生产/代理：

一、系统总体描述

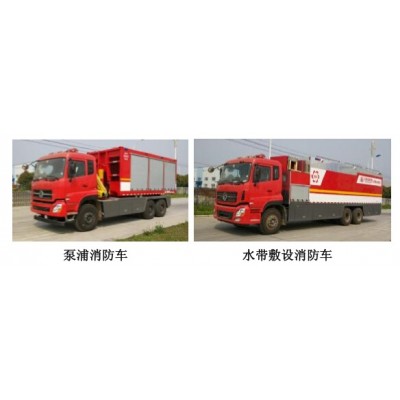

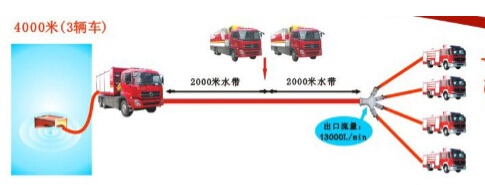

远程供水系统由 1 辆泵浦消防车和 2 辆水带敷设消防车组成，供水主管线采用 300mm 大口径消防水带。

可将 4000m 以内的水源，以≥220L/s 的流量输送到火灾现场，同时具备城市排涝功能。

二、系统主要性能指标
1、供水流量：≥220L/s
2、供水距离：≤4000m
3、供水泵组出口压力：≥0.9MPa
4、吸水高度：≤15m
5、连续工作时间：15 天
6、工作温度：-25℃ ～ +46℃


三、泵浦消防车（1 辆）
每辆泵浦消防车分别由底盘、上装、拉臂钩、大流量泵站单元、

吊臂系统等五部分组成。
1、底盘
1.1 底盘：德国 MAN TGS 26.360
1.2 驱动方式：6×4
1.3 发动机最大功率: 360 马力，柴油，直喷涡轮增压，水冷。
1.4 转向：方向盘左置，液压助力转向，方向盘高度和倾角可调，带方向盘锁。
1.5 最高车速：140 公里/小时
1.6 制动：原装 MAN BrakeMatic 电子制动系统（EBS）含防抱死制动系统（ABS），双管路制动系统，前桥盘式制动，后桥盘式制动，加热式空气干燥器，辅助制动器为发动机排气阀制动+发动机排气制
动。
1.7 排放：国 4 排放标准。
1.8 其他设备：近光灯、远光灯、前后雾灯、倒车灯、转向灯、驾驶室顶部警灯安装预留、上下及倾角液压可调方向盘、刹车自动调整装置、倒车告警响号、前挡泥板、前下防护杠、钢制保险杠带一个牵引销、后拖钩一个为 ROCKINGER SK5、燃油系统油水分离器、刹车系统空气干燥器、20 米带气压表轮胎充气软管、警示三角板、急救包、轮胎垫木、2 把备用钥匙、千斤顶、随车工具、中文司机使用手册等等。
2、拉臂钩

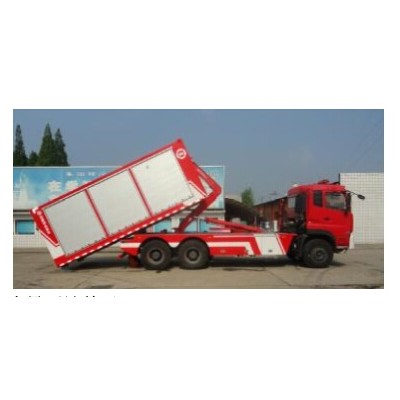

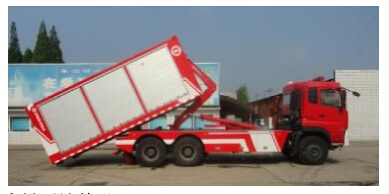

2.1 采用液压驱动，发动机取力，自装卸能力≥14000kg，装载卸载时间≤60s，拉臂钩即使在卡车和货箱成 15-18 度的情况下，仍然可以钩拉货箱。
2.2 可满足集装箱的整体自装卸需要，吊卸平稳、安全可靠、速度快、操作维护方便，驾驶室内或外有一套操纵系统。

3、大流量泵站单元

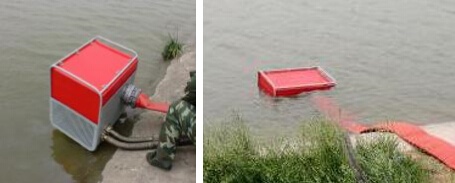

3.1.3 抽水泵组通过浮筒，可漂浮在水面上并五面吸水，每个吸水面由过滤防护网包裹，堵塞后用滤网清理工具可快速清理

3.2 加压泵组
3.2.1 采用康明斯柴油发动机，增压中冷。管道均采用不锈钢材
质，防腐蚀，加压泵出口流量：220L/S。
3.2.2 加压消防泵
采用优质高效全密封、无泄漏、耐腐蚀消防泵，额定流量：220L/S，最大出口压力≥0.9MPa，末端出口压力≥0.6MPa。
3.3 控制系统
控制系统采用 PLC 可编程逻辑控制器，可 根据运行情况自动或手动调节增压泵的进压和排压，保证泵组的自动运行，所有仪表的显示值采用中国计量标准，能实时显示转速、压力、流量等参数。 具备工况监控、报警、过载保护等功能，1 人既可完成操作。
4、吊臂系统

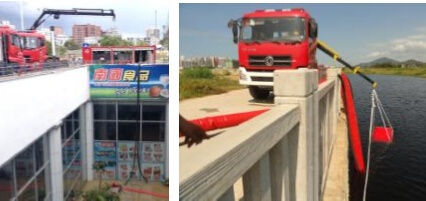

原装进口吊臂。最大水平伸缩距离 6.43m，最远端起吊重量≥500kg，带卷扬功能。

四、水带敷设消防车（2 辆）
水带敷设消防车分别由底盘、水带收卷机头、水带箱、水带等组
成。
1、底盘
1.1 底盘：德国 MAN TGS 26.360 消防车专用底盘。
1.2 驱动方式：6×4
1.3 发动机最大功率: 360 马力，柴油，直喷涡轮增压，水冷。
1.4 转向：方向盘左置，液压助力转向，方向盘高度和倾角可调，带方向盘锁。
1.5 最高车速：140 公里/小时

1.6 制动：原装 MAN BrakeMatic 电子制动系统（EBS）含防抱死制动系统（ABS），双管路制动系统，前桥盘式制动，后桥盘式制动，加热式空气干燥器，辅助制动器为发动机排气阀制动+发动机排气制
动。
1.7 排放：国 4 排放标准。
1.8 其他设备：近光灯、远光灯、前后雾灯、倒车灯、转向灯、驾驶室顶部警灯安装预留、上下及倾角液压可调方向盘、刹车自动调整装置、倒车告警响号、前挡泥板、前下防护杠、钢制保险杠带一个牵引销、后拖钩一个为 ROCKINGER SK5、燃油系统油水分离器、刹车系统空气干燥器、20 米带气压表轮胎充气软管、警示三角板、急救包、轮胎垫木、2 把备用钥匙、千斤顶、随车工具、中文司机使用手册等等。
2、水带收卷机头
2.1 收卷机头平时处于卧倒状态，工作时机头举升，并旋转至与车辆行驶方向成一定角度。
该装置可自动将地面上带接口的 DN300 口径水带在人工辅助下整齐地收入到水带集装箱中，水带收卷速度设置多个档位，可根据实际状况选择合适档位收卷。
2.2配置水带清洗装置一套，在水带通过收卷机头进入水带箱前，对水带自动进行清洗，流量 20L/min；压力 10MPa，保持水带清洁

3、水带箱
