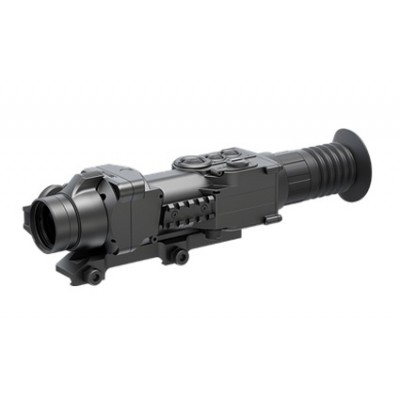

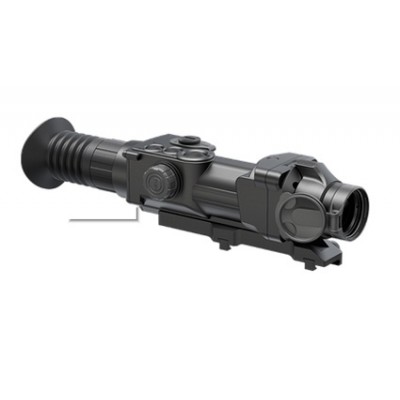

XD38A 热成像瞄准镜

• 产品参数：
• 制造商：国产
• 型号：
• 生产/代理：

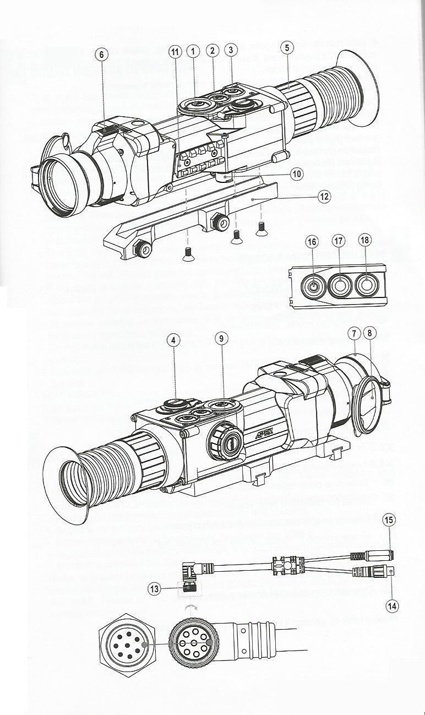

结构图解

1. 电源开关键 ON/OFF： 短按开机，长按关机。

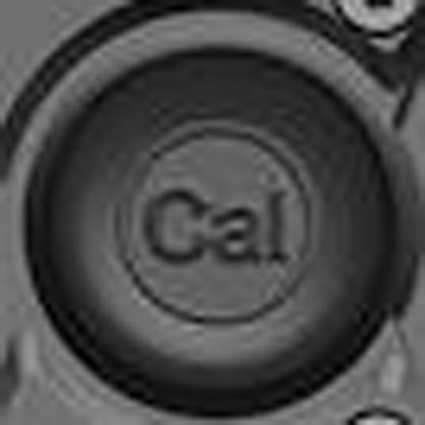

2. 刷屏CAL：短按

3. 模式键 MODE：第1次短按，激活2Ｘ电子变焦。第2次按，激活４X电子变焦。第3次按，关闭数码变焦。

4. 电池舱钮

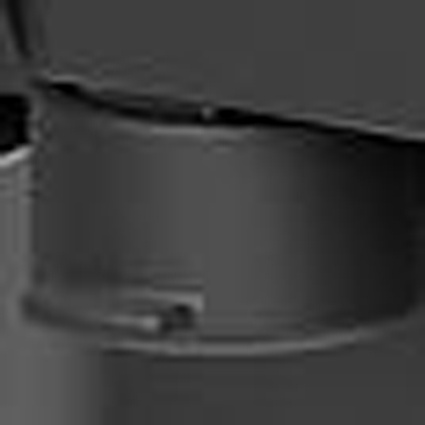

5. 目镜调焦环

6. 目镜内部聚焦

7. 物镜

8. 物镜盖

9. 控制键： 旋转后出现亮度调整。短按后可在切换亮度和对比度，以及电子变焦。短按后旋转，显示对比度调整。还可以进行电子变焦。长按进入菜单。

10. 视频输出口/外部电源接口

11. 外部韦弗导轨

12. 支架

视频线缆/外部电源线：

13. 连接插座

14. 视频输出接口

15. 外部电源接口

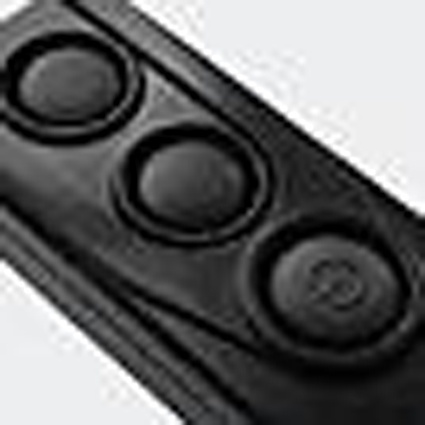

遥控按钮：

16. 开关“ON”

17. 刷屏“CAL”

18. 电子变焦“ZOOM”

二．特点和参数

1. 主要特点

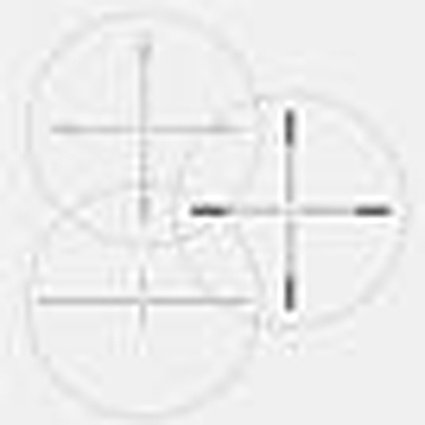

瞄准线型号可选

Apex产品瞄准线以电子图标形式显示在屏幕上，并将永久存在于射击目标图像面板中。内置10种不同形状的瞄准镜线可供选择，颜色可实现黑白转换。



3种归零数据记录

Apex系列瞄准镜可存储3种不同距离着弹点的位置（或不同武器型号及弹药类型），用户可根据需要选择最佳的瞄准线类型。

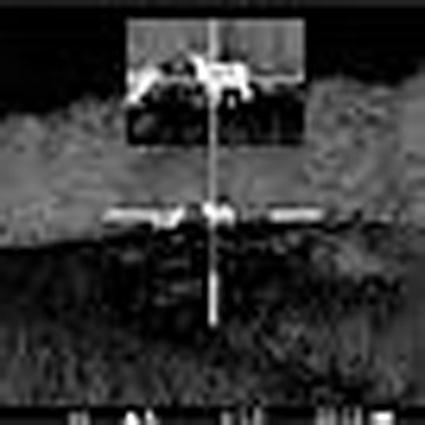

“图中图”功能

用户在使用“图中图”功能时，可在显示屏幕上设置包含2X放大观测目标及瞄准线的小图像，以便更清晰具体的观察目标，小图像的其他区域（具体瞄准图框）位于屏幕瞄准线的上方。图中图仅占据整个屏幕的1/10，不会影响用户的整体观测效果。



保护性超长出瞳距离

Apex热像瞄准镜带67毫米超长出瞳距离设计，在同类型产品中为最佳出瞳距离。出瞳距离越长，对产品的损坏就越小，特别是在使用后座力大的武器时，尤为重要。

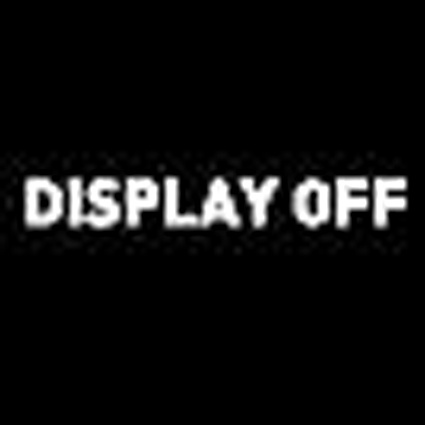

显示屏关闭功能

Apex瞄准镜有显示屏关闭功能，防止用户在短暂休息时因为产品目镜漏光而暴露，当显示屏幕关闭时，后台应用程序不受影响，方便瞬间激活机器。



全防水机身

Apex瞄准镜具有IPX7（IEC 60529标准）防水等级，可在阻挡强阵雨的侵袭，如遇突发情况机器短暂入水中，亦不会影响使用。

归零冻结功能

相比Pulsar数码瞄准镜的“一键归零”功能，Apex沿用更加便利的归零冻结功能。在归零射击完成后，Apex会将射击目标的框架及着弹点的瞄准线信息记录，无需一直固定武器。



不同校准模式

Apex瞄准镜有3种校准模式可选：手动静音模式（M）,自动模式（A）及半自动模式（H）。A模式为机器自动校准，无需用户调节，H模式指用户根据图像效果决定是否需要调节至最理想画面，调节按键为”CAL”键，而M模式则需在盖上物镜的前提下，用户开启”CAL”键即可。其中M模式特别推荐给打猎的用户，因M为静音模式。

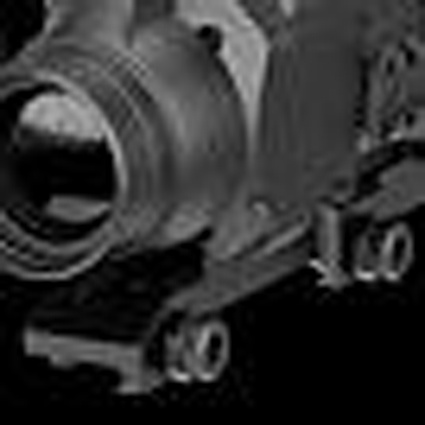

工作模式

Apex有3种工作模式可选，每种模式在不同条件下可出色发挥：”超强模式”模式（加强对比），”森林模式”（低对比），和”辨认模式”（提高对热对象细节的呈现效果）。



各种温度条件下可用 （-25℃至+50℃）

产品内置防起雾抗冻OLED显示屏， 在零下天气条件或大雾天气下，图像依旧清晰生动，不会影响使用效果。

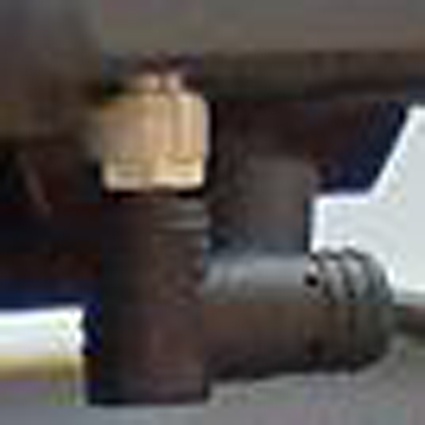

外接电源

为延长产品使用时间，用户可配备外接电源包（如PULSAR EPS3/EPS5），如遇大雾天气，可直接将电源包放入口袋内。



视频输出

Apex热像瞄准镜带视频输出接口，外接录像设备可实现实时摄录。

无线远程遥控

用户可用无线远程遥控开启瞄准镜基本功能，更加便捷。



可接导轨

在产品底部有孔位，可根据用户需求（如武器类型，射击者的体型）安装导轨，并设置最佳的导轨方向。

2. 参数

电子元件
探测器分辨率	384x288
帧频，Hz	50
显示器类型	OLED
显示器分辨率， 像素	640x48

瞄准光线
瞄准线类型	电子瞄准线形状可变
水平/ 垂直，1 点击 mm@100m	40/ 40
瞄准光线， 点击数量 水平/ 垂直，mm@100m	8000/ 8000

光学性能
放大倍率，x	1,5x ... 3x
数码变焦， x	2倍数码变焦
物镜	F38/1.2
视场角度， °，水平/垂直	14,4x10,8
出瞳距离，毫米	67
屈光度调校， 屈光度	- 4…+ 3,5
最小聚焦距离， 米	5

可视距离
探测距离，米 （全身靶目标大小，1,7*0,5 米·）	950

外观和使用
防护等级（按照 IEC 60529标准）	IPX7
带远程遥控	无线
装在有膛线的武器上抗冲击性（E0 容许值），焦耳	6000
可使用温度范围，°С	-25 ... +50
尺寸， 毫米	335x80x75
重量 （不带电池）， 公斤	0,6

电源
电源电压, V	4 ÷ 6
电池类型	2xCR123A
外接电源	DC 8,4 ÷ 15

三．菜单图标代表的含义

四．操作指导

电池安装

顺时针旋转电池舱按钮到打开位置。

安装两个CR123A电池，安装电池盖，逆时针旋转，电池盖闭合。

电池充电水平显示在横条上。充满电后，电量横条会闪动。

外接电源

N850/N870可以使用直流外接电源（2.1mm接口类型），稳定电压9V到15V（最大消费功率3W），或者12V车辆插座。 外接电源可以连接到机身底侧的按钮（10）.注意外部电源中央接口需要有“+”标记。接通外接电源后，设备优先使用外部电源，自动中断使用电池。

手动刷屏模式（M）

需要闭合目镜盖。

开机后，按住控制键控制键（9）两秒进入菜单。

旋转控制键选择CAL。按控制键。

旋转控制键选择模式M。按控制键确认。长按控制键两秒可以自动关闭。

按CAL来刷屏。图像会静止1-2秒。然后打开目镜盖。刷屏结束。

如果发现图像有小瑕疵，请重新刷屏。

半自动刷屏模式（H）

开机后，打开目镜盖。

按控制键（9）两秒后进入菜单。

旋转控制键选择CAL。按控制键。

旋转控制键来选择CAL进行刷屏。图像会静止1-2秒。会听到快门的声音。刷屏结束。

全自动刷屏模式（A）

全自动刷屏模式下，热成像会根据自身的算法来刷屏。探测器会自动关闭。

聚焦和图像亮度调整

打开目镜盖（8）

通过旋转目镜调焦环（5）可以调整焦距，图像变得清晰。旋转控制键（9）可以调整亮度。亮度有0-20个等级。

按控制键（9）也可以对比度。

归零设置

 A．一次射击归零

将X38A平稳的安装在枪支上， 选择100米处的目标距离，调整图像至最佳。

 使用机械瞄瞄准目标。射击一次，如果弹着点不能和瞄准点一致，按控制键（9）进入菜单M2 ，找到“归零”图标。

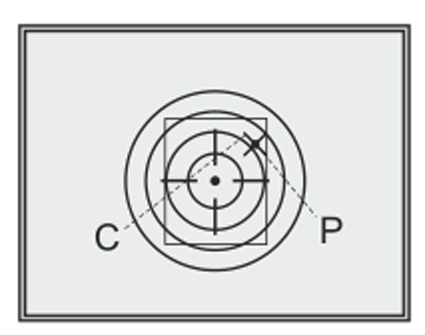

红色校正辅助十字线（C） 出现在显示屏中间。在图标的右侧出现垂直箭头，并且和校正辅助十字线（C）协同作用。

旋转控制键（9），把十字划分线与瞄准点对齐，垂直或者水平移动辅助校正线。直到校正辅助十字线（C）和瞄准点重合在一起（P）。

在移动方向之间切换，短按控制键（9），会听到卡塔声。垂直线会出现在图标旁边。

注意：校正辅助十字线只在限制框内移动：咔嚓值200，水平卡塔值（+100/-100），垂直卡塔值（+100/-100）.

长按控制键可以关闭“归零”次级菜单，按“Ok”确认操作成功。十字划分线将和弹着点对准。请注意：在关机之前一定要保存归零设置，否则归零设置将会丢失。

再射击一次，弹着点和瞄准点就会对准。 这次设置的归零可以存储在枪支瞄准镜中并可以编号。如果用另外一个武器，可以设置另外一个归零，然后存储并编号。

B．快速“冻结”归零

在使用此功能之前， 请射击一次。

在次级M2菜单中选择“冻结（freeze）”功能

枪支瞄准镜将会允许用户按任何键（包括无线控制上的键），在30秒内来“冻结（记录）”图像。 带有校正辅助十字的限制框将出现在屏幕上。

注意：在图像被冻结（记录）”后， 就没有必要再瞄准目标了。

旋转控制键，在限制框内移动校正辅助十字直到和弹着点重合。



短按控制键可以改变校正辅助十字的方向（垂直或者水平）。长按控制键可以保存归零设置并关闭菜单。

轻按出现在十字坐标轴前面的“OK”，确认保存了设置。

在按钮关闭之后，图像回归到正常。

菜单操作

长按控制键进入菜单。旋转控制键能浏览菜单。

短按控制键：进入菜单选项，选择菜单中选项，进入下一菜单。

长按控制键：关闭菜单。无操作10秒后会自动关闭。

视屏输出选择

 开机后，图像将会出现在外部设备上。请确认外部设备在AV模式上。

无线遥控

无线遥控也有开机（16），刷屏（17）和数码变焦等功能（18）.

坏点像素修正

当操作热成像时，图像上会出现一些可见的像素坏点。

长按控制键（9）两秒能进入菜单。

旋转控制键（9），选择，然后按控制键。

在弹出菜单中选择图标X，然后按控制键。

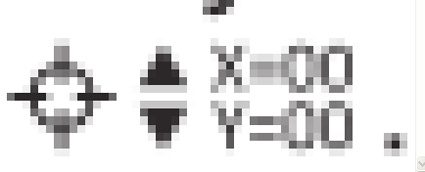

X会出现在显示屏中央。坐标（X；Y）会出现在弹出对话框中。

旋转控制键把X和坏点像素对齐，对齐后坏点像素就会消失。

短按控制键可以旋转X的方向，从水平到垂直。

在X和坏点像素对齐之后，按MODE（3）来修复坏点像素。

在像素修复成功后，会出现“OK”

返回默认像素模式

如果想回到默认像素模式（回复所有修复过的像素），选择弹出对话框里边的图标，然后按控制键。

图标右边出现“Yes”或者“No”。选择“yes。

五．日常维护

机身的金属和塑料表面需要防尘，防潮，需要用柔软的布子清洁枪支瞄准镜。

用无油的溶剂清洁电池舱里的电池接触点。

在使用之前，请确认支架已经按照说明安装好。

用后需要关掉瞄准镜。

不能浸入水中。

不可以自己拆卸瞄准镜进行修理，此类行为会导致保质期失效。

有必要时，才可以清洁镜片表面。

可以在各种温度环境中使用，但如果仪器被从外部较冷的环境带入室内时，需要放置3-4个小时后，才可以开机。这样做是为了防止镜片产生水汽。

为保证可靠的性能，需要进行有规律的检查。

长时间不用时，需要把电池取出。

电池不可以暴露在过热的环境中（阳光，火等）。
