MD5地下金属探雷器

表2 – 组件（见图2 ）

序号(a) 成套设备(b) NSN 序号(c) 数量(d)

1 控制主体组合 6665-99-669-1080 1

2 探头引导 6665-99-702-7274 1

3 D- 纽扣电池（首次配备在产品中） 2

4 电池盖配件 6665-99-702-7280 1

5 迷你XLR 耳机组合 5965-99-614-0953 1

6 运输箱内定制开孔泡沫 6665-99-671-5530 1

7 MD5 软质便携包（黑色） 6665-99-308-1519 1

图2 组件零件

表3 - 控制装置（见图4 ）

序号(a) 成套设备(b)

1 耳机插座

2 扬声器

3 控制面板（见图4 ）

4 电池盖配件

5 手柄上发射按钮

6 LED 显示屏

7 延长固定环

图2 组件零件

图5 控制面板

表4 LED 功能（不适用于震动模式）

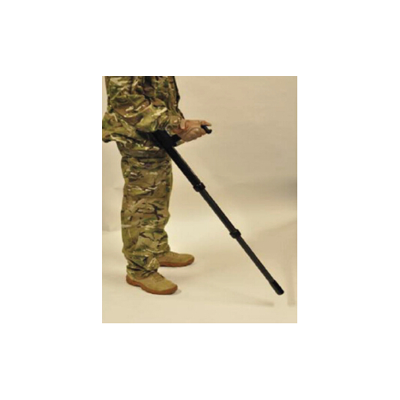

图6 MD5 延伸后可站立操作

图7 MD5 短杆模式，适用于跪/俯卧操作

6. 设置。

a.从机箱中取出探测器。

b.旋开电池盖，放入2xD 纽扣电池。

c.盖上电池盖。

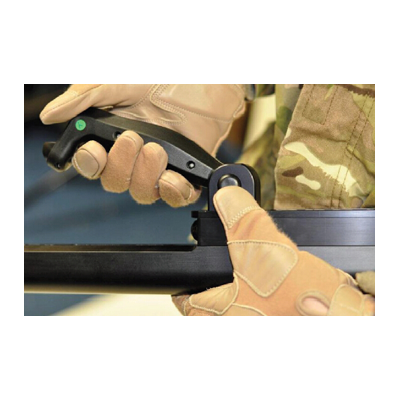

d.旋开延长固定环，延长探头至所需长度。注意，探头应延长至最少200 毫米，可防止报警装置靠近控制装置。参见图8 。

图8

g.按压开关按钮，可打开MD5，如果可视报警是最后一次，绿色指示灯将会亮起。

h.选择所需报警模式。

选择报警模式。按下ZERO 键，并按下控制面板上的按钮，选择相应的报模式。重复这个过程可取消所选报警模式。参见图10。

i.弧形摆动MD5，开始探测。如果探测头对某一目标的探测时间过长，探测报警将逐渐回归至零。

7. 归零按钮。

清除报警时按下归零键，如果连续报警，RAM 内存空间过载，需提起探测器，远离搜索区域，然后按下归零键来清除缓存。

8. 维护。

使用后用湿布擦拭，保持设备干燥。存储设备时，请将电池取出，请勿将将池安装在本机内储存。
