灭火救援指挥箱

• 产品参数：
• 制造商：北京凌天世纪控股股份有限公司
• 型号：
• 生产/代理：

RC119灭火救援指挥箱

研制：北京凌天世纪控股股份有限公司

监制：中安科工（北京）装备技术研究院

一．概述
       近年来，公安消防部队应急救援职能不断拓展，灾害事故类型日趋复杂，灾害事故处置难度越来越大，基层指挥员面临的挑战也越来越大。在现场指挥中，由于情况不了解、信息不准确而造成的决策困难、指挥不力、贻误战机等问题，已成为影响灭火救援成败的关键。作为第一时间、第一现场的应急救援力量，基层消防中队迫切需要专业技术装备的有力支撑。按照贴近基层、贴近一线、贴近实战的“三贴近”原则，为提高基层指挥员灾害现场的决策指挥能力，增强全国消防部队灭火救援技术水平，研究开发适用于基层消防大、中队指挥员的智能型灭火救援指挥箱具有重大现实意义。
       针对灭火救援指挥特点，将火灾现场需要的灭火救援预案、各类火灾扑救对策等辅助决策信息集成于指挥箱内的4防本安防爆便携式平板电脑（PDA)中，按照作战指挥流程，提供信息关联查询、语音提示、作战部署标绘等功能，面向基层消防指挥员，致力于现场指挥的实时性、针对性、有效性。指挥箱内配备仪器可实现测风速、风温、风量、温度、扩音等功能，可一键进入三项基本功能：火灾、抢险救援、信息查询，具有红匣子数据保护平台；
二．特点
可与系统后台服务器链接，并可在线更新；
★配备4防本安防爆便携式平板电脑，可应用于救援时面临的危险爆炸性环境；
★配备防爆型红外测温仪和防爆型多功能风速仪；
指挥箱内配备的便携式仪器设备能实现测风速、风温、风量、测温度、扩音等功能；
指挥员能通过4防本安防爆便携式平板电脑（PDA)一键快速进入三项基本功能，即：火灾扑救、抢险救援、信息查询；
基于消防水源和灭火救援预案能进行现场作战部署实时图形标绘，并能实时上传到移动消防 ；
通信指挥中心，为调度指挥决策提供第一手数据资料；
具有灭火救援指挥要点及各类火灾扑救处置、抢险救援勤务规程、化学危险品、特殊装备使用说明等查询结果的语音提示功能；
具有灭火救援预案、化学危险品等信息查询的关联应用；
消防专用语音导航以及消防地理信息系统链接的各种基本功能；
具有水源、重点单位等消防图层信息的定位功能；
具有红匣子数据保护平台，对系统中的数据做到最有效的保护；
无线路由上网功能；
具有软件远程维护和升级功能。
灭火救援指挥箱针对灭火救援指挥特点，将火灾现场需要的灭火救援预案、各类火灾扑救对策等辅助决策信息集成于指挥箱内的4防本安防爆便携式平板电脑（PDA)中，按照作战指挥流程，提供信息关联查询、语音提示、作战部署标绘等功能，面向基层消防指挥员，致力于现场指挥的实时性、针对性、有效性。
三、箱体结构示意图

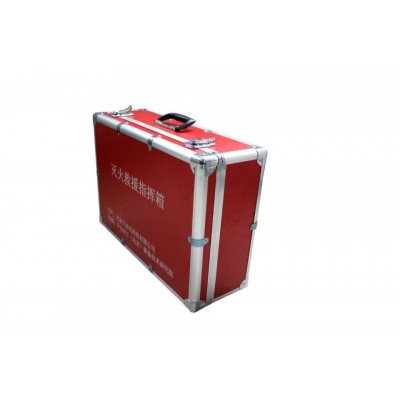

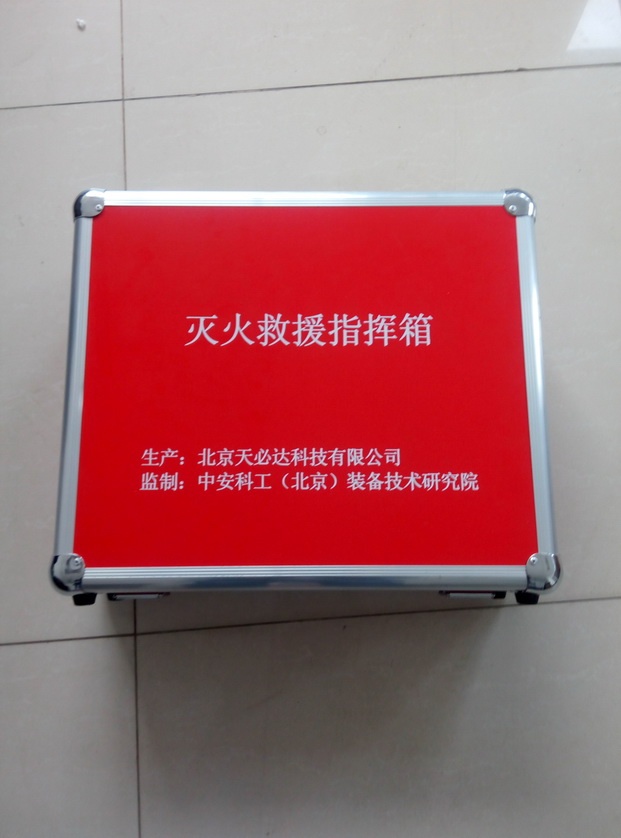

1. 箱体整体
开式手提箱结构，箱体上盖部分为资料存放处，下箱体部分的上层为4防本安防爆便携式平板电脑（PDA)操作平台，右侧为鼠标工作平台，左侧为音箱控制区域，下箱体的下层部分为一起设备存放区域；
整套设备包括：4防本安防爆便携式平板电脑（PDA)、本质安全型红外测温仪、本质安全型多功能风速仪、GPS模块、消防专用加密存储器、立体声音箱、无线路由器、电源系统、鼠标、车载充电器、移动电源、4防本安防爆便携式平板电脑（PDA)适配器、便携箱、防水迷彩袋；
包含软件系统：火灾类型预案、对象预案、抢险救援规程、化学灾害事故处置决策系统、火灾扑救处置措施、抢险救援勤务规程、灭火救援预案系统、消防水源信息系统、现场态势标会系统、灭火救援现场记录上报系统等；

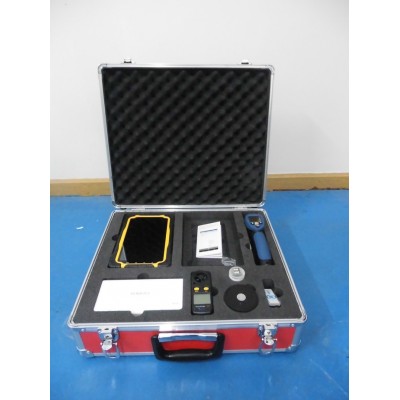

2. 展开工作平台
3. 箱体下侧
四、指挥箱硬件设备技术参数
★拥有灭火救援指挥终端系统软件V1.0计算机软件著作权登记证书，提供证书原件备查。

1.  4防本安防爆PDA
技术完成单位：北京凌天世纪自动化技术有限公司
防爆标志：Exib IIB T4 GB 化工防爆证号：CCRI114.2055
采用防水防尘防跌防压的4防标准，及防爆设计，特别适合于苛刻的危险环境！
设备是一套利用智能手机、平板电脑等便携终端为载体，以消防现行法律、法规、政策为依据的移动救援指挥工具。该系统将智能手机、无线网络、业务系统三者有机结合，利用先进的移动计算技术，实现实时指挥。
1)★防爆认证
防爆标志：Exib IIB T4 GB
2)★防护等级:IP67，四防设计：防摔、防尘、防水、防压
3)内存:4GB/8GB/16GB NAND ROM + 1GB DDR2
4)★照相机:CMOS,前摄像头800万，后摄像头1000万
5)显示屏:7.0',  800*1280 IPS
6)触摸屏:Capacitive touch panel （电容式触控面板）
7)GPS:内置
8)AGPS:支持
★10）提供防爆原件
2. 本质安全型红外测温仪
1、★测量范围：―-30℃～800℃；
2、精度：1℃；
3、重复性：0.5%；
4、响应时间：500ms。
5、★防爆型式：Exib
6、★提供防爆证书、检验报告原件供审核。
3. 本质安全型多功能风速仪
风速传感器 叶轮式传感器
风速测量范围 0.3-30m/s
分辨率 0.1m/s
风速测量误差 ±5%±0.1dgt
风速单位选择 m/s,Ft/min,Knots,km/h,Mph
平均值测量 有
最大\最小值测量 有
温度传感器 NTC
风温测量 0~45℃
温度误差 ±2℃
℃/℉转换 有
背光显示 有
低电提示 有
模拟量显示 有
重量 ≤50g
电流 ≤5mA
★防爆：Exib I
4. 消防专用加密存储器
 4.1技术规格书
1、外形尺寸：（100×70×9.5）mm
2、实现方式：加密盘方式。SSD分成Disk0和Disk1两个分区。Disk0容量为8G左右，用来存储操作系统和应用软件的Ghost镜像文件；Disk1容量为55G左右，用来做加密盘。
上盘时，Disk0是只读分区，只有在发送某个私有命令之后才变得可写；Disk1只出盘符，不可读也不可写。发送某个私有命令之后，Disk1的状态有两种情况：一种是Disk1只读，另一种是Disk1可读可写。通过另一个私有命令，要让Disk1重新回到既不可读也不可写的状态。在切换状态时，操作系统会有一定的延时。
3、权限级别：分为四个级别：
权限级别 Disk0 Disk1
一级权限 读/写 读/写
二级权限 只读 读/写
三级权限 只读 只读
四级权限 只读 不可用
除第四级权限外，每个权限有一个密码。高级别权限能修改低级别权限的密码。
4、使用环境: 外接于4防本安防爆便携式平板电脑（PDA)（Windows XP系统），安装有特定的软件。
5、工作温度：-10℃至+70℃。
6、耗电量：1W左右。
7、防水要求：能通过淋水（非泡水）试验。
5. 移动电源
5.1 技术规格
（1）技术参数
电芯容量 ≥3400mAh 电芯电压 3.7 V
充电电压 5.0V±0.5V 最大充电电流 1000mA
输出电压 5.5V±0.2V 最大输出电流 700mA
过充保护电压 4.30V±0.05V 过放保护电压 2.4V±0.1V
短路保护电流 约4A/3.7V 过放恢复电压 3.0V±0.1V
充电循环次数 ≥300次 自耗电流 ≤300uA
（2）外观描述
 外形尺寸 L100mm×W62mm×H16.4mm
 充电端子 Mini USB母座
 输出端子 USB母座
 颜色 白色
 重量 约130g
（3）状态指示
 充电状态指示 充电时：通过DC5V适配器给电池包充电，充电过程中电量灯动态显示充电。
充满时：5个LED灯全亮。
 电量状态指示 按下电量查询按钮，由5个LED灯显示当前电芯电量，显示持续时间3秒。
电量查询时，当电芯电量小于10%时，最低位LED灯闪烁，提示应充电。
（4）充电器技术参数
 输入特性 电压/频率：输入电压范围是AC100-240V ，频率为 50/60Hz，±2Hz 。
电流（空载时）：当输入交流电压是AC220V，50Hz 时，最大输入电流是 0.15A 。
 输出特性 输出空载电压： DC4.75-5.25V 。
带载：负载电压：负载电压DC4.75V-5.25V；输出电流：DC600mA±50mA。
6. 立体声音箱

6.1 技术规格
设计规格 技术指标
系统组成 左声道 右声道 功率 1.8W×2
喇叭规格 2" 4Ω3W 2" 4Ω3W 灵敏度 400mV
噪声电压 5mV
功放IC SJ2038 信噪比 50DB
供电方式 　　USB5V　　 频响范围 200HZ – 16KHZ
6.2 外观及功能配置
正面 黑色钢网材质。
左侧面 USB供电及信号输入连接线。
7. GPS模块

 轨迹点数 可记录200,000以上的轨迹点
GPS接收器 内建天线
MTK3329晶片组
 追踪信号感度达-165dBm
 接收码: L1, 1575.42MHz
 可同时接收及追踪66颗卫星讯号
 内建WAAS/ EGNOS/ MSAS解调器，无需另外装设硬体
 支援NMEA 0183 V3.01资料协定
 热开机: 1 sec. (avg.)
 暖开机: 33 sec. (avg.)
 冷开机: 36 sec. (avg.)
 重新定位时间: 0.1 m/sec.(avg.)
 定位准确度
 一般: 3.0 m 2D-RMS
 DGPS: 2.5 m
(Above GPS chip data follow MTK LTD, spec.)
电池 锂电池550 mAh
尺寸 68.5(W) ×22.8(H) ×15.5(D) mm
重量 32 g
温度 操作: -10°C to 45°C           储存: -20°C to 60°C
LED指示灯 橙: GPS状态
绿/红:充电中/低电量
黄/蓝:记录POI/蓝牙
8. 车载充电器

8.1 技术参数
8.2 优点：
●超过85摄氏度或低于10.6V时，自动报警，自动关断；
●可替换保险丝；
●200W额定功率；
●过流、过载、低压、高压保护功能；
●机器配备一个三孔万用插座，适用连接各种插头的设备。
8.3 使用方法
直接将插头插入点火器插孔即可。
