单兵无线音视频通讯指挥系统W4

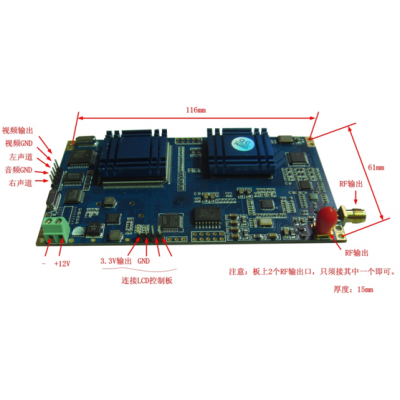

发射机主板

接收机指 标 参 数

工作频率300MHz～860MHz 间频率订制

信道带宽2/2.5/4/8MHz

灵敏度2MHz@-103dBm/2.5MHz@-102dBm/4MHz@-100dBm/8MHz@-97dBm

接收技术 空间分集技术

接收极化 垂直极化，双天线接收

音视频解压格式MPEG-2

音视频输出接口1 路HDMI ，2 路AV（BNC）

图像清晰度HD1080P，向下兼容1080I、720P、480P 及标清

图像帧率24、50、60 帧/秒，兼容其它帧率

电源AC220V

尺寸规格480*280*45mm，1U 机箱

重量4Kg

接收机主板

配置：

发射机1 台

接收机1 台

发射天线1 根

接收天线2 根

电池（含充电器）1 套

背架1 个

AV 线 1 条

电源线1 根

BNC 转接头4 个

l  突发事件应急通信方案：

          针对恐爆事件、自然灾害、重大及突发性疫情、核泄漏事故、环境污染，矿井油气田等突发性事件发生时，快速实施如下各方案，可使指挥中心和各级领导以最快速度了解现场情况，及时启动应急预案，实现快速反应，实施应急救援和快速处置等措施，对事件行动进行全程监控并适时发出指令。

         前端人员背负单兵设备采集音视频信号传给移动中继车，车上的接收合并采集信息后并对接车载（中继）设备。由中继接力发射 ，从而形成约30公里左右距离的 应急通信链路，直至指挥中心。

l  城市应急指挥通信系统覆盖方案

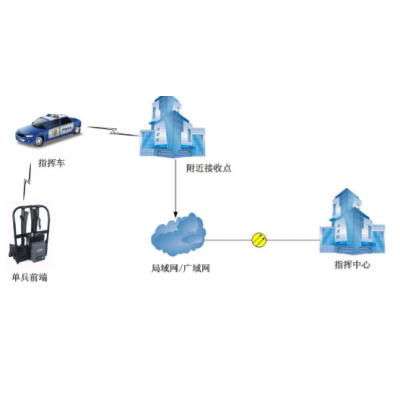

前端现场采集车安装大功率车载设备在城市各区内巡逻，实时将采集的音视频信息传给就近接收点，接收点用微波、光纤或专网等设施传输给指挥中心。

方案图：                                                                                系统拓扑图：
